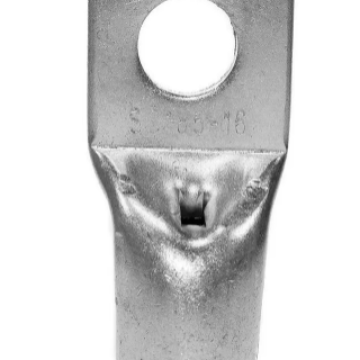

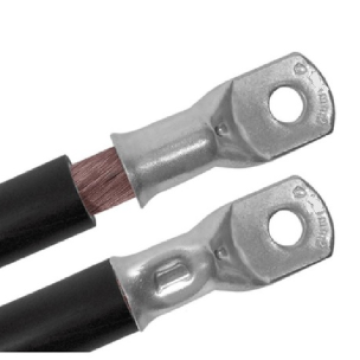

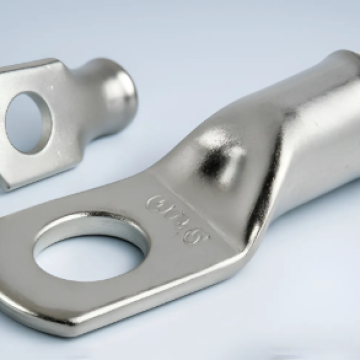

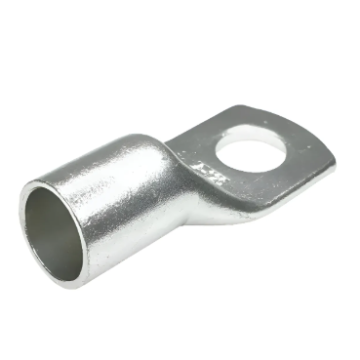

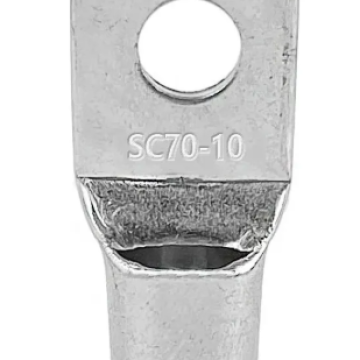

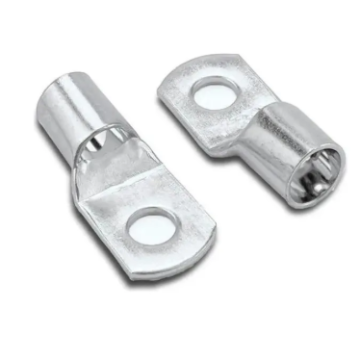

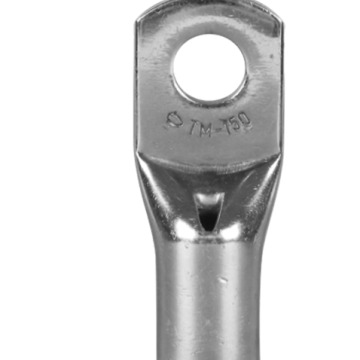

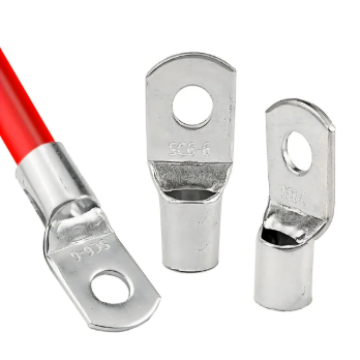

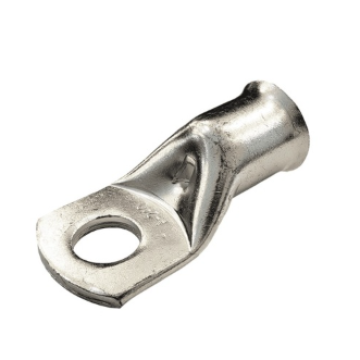

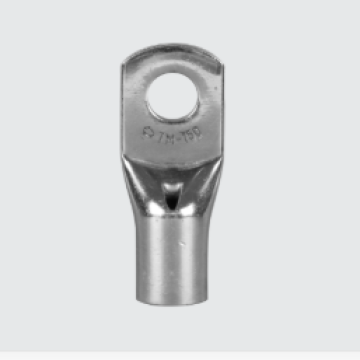

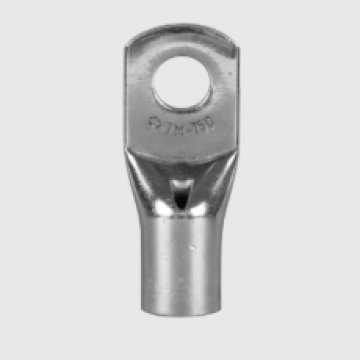

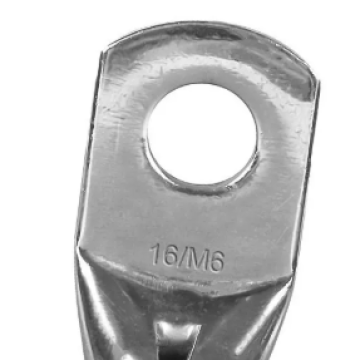

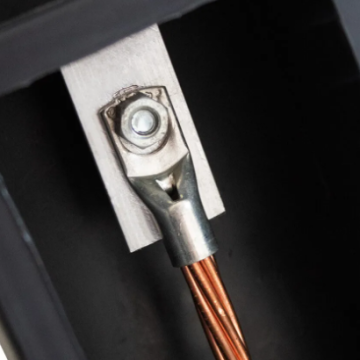

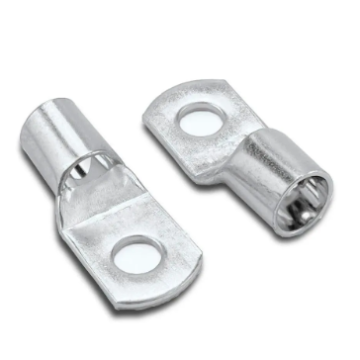

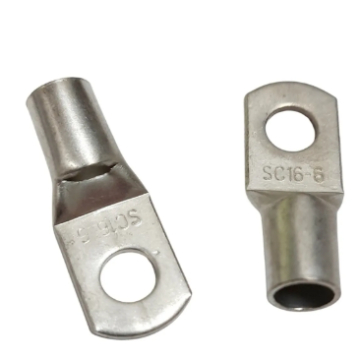

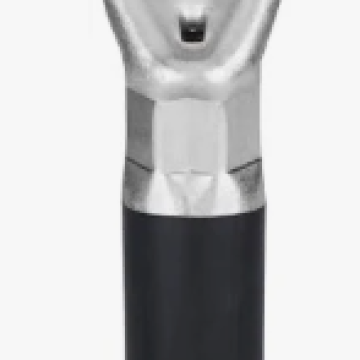

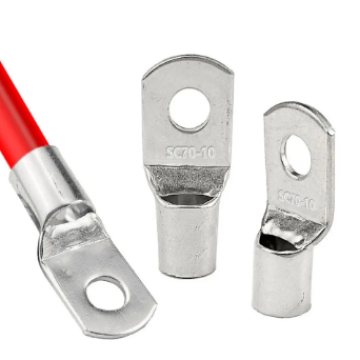

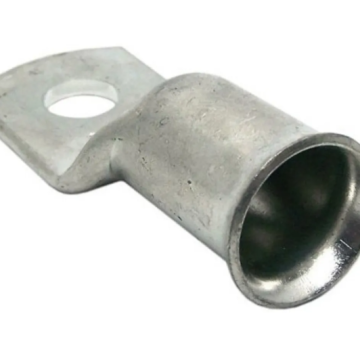

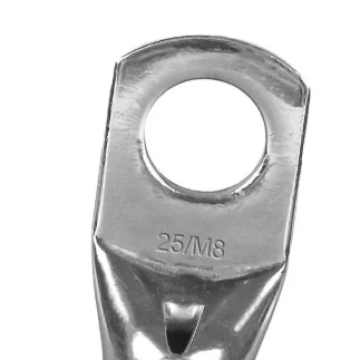

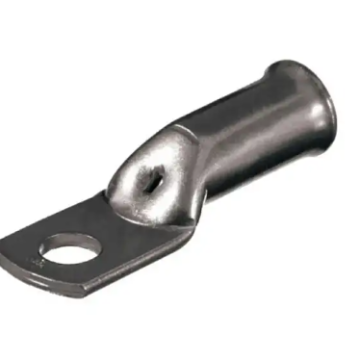

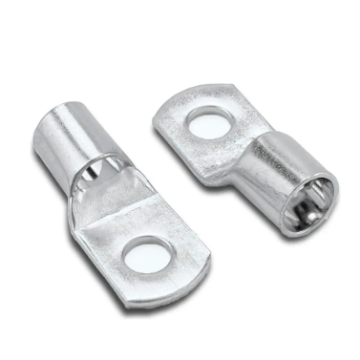

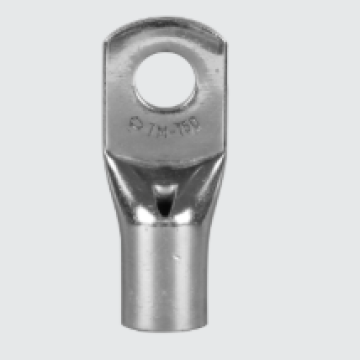

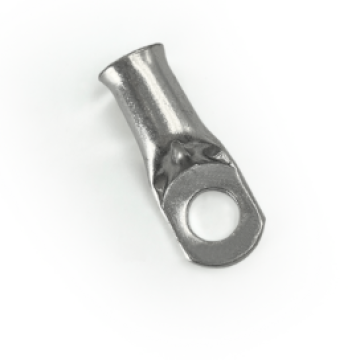

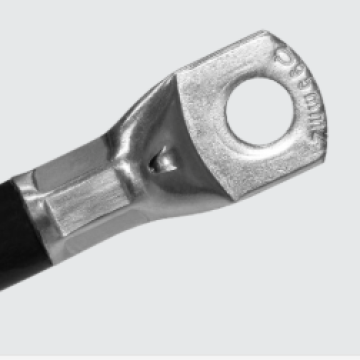

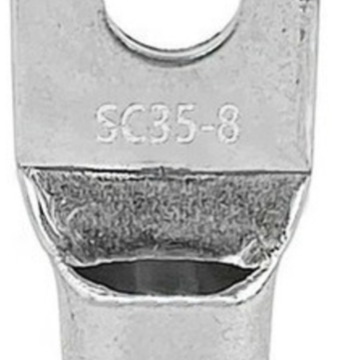

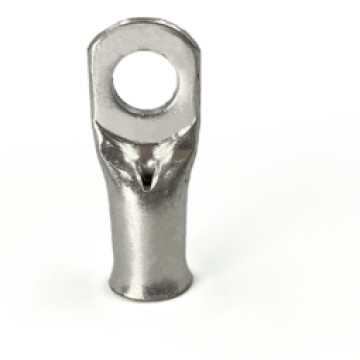

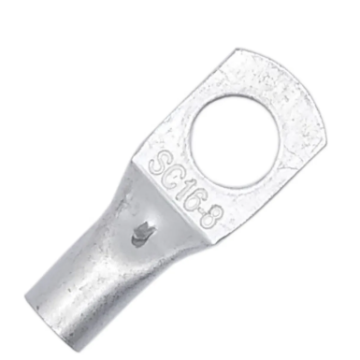

Finalidade: Terminação de condutores CS-COPPERSTEEL® ou cobre.

Características: Alta condutibilidade elétrica e resistência à corrosão. Sapata com diversas opções de furação e ótimo contato elétrico.

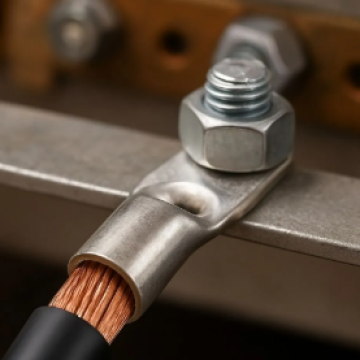

Aplicações: Painéis elétricos, ligações de chaves disjuntoras, motores, máquinas, barramentos, quadros de distribuição elétrica, entre outras.

Material: Cobre eletrolítico.

Acabamento: Estanhado.

Normas: ABNT NBR-5370 / ABNT NBR-5410

Observações:
* Parafuso da linha comercial - desconsidere para furações alternativas.
** Para condutores compactos utilize matriz índice IU-31/H-31.
*** Conforme Norma NBR-5410: Temperatura do condutor 90°C – Método de referência de instalação “G”.

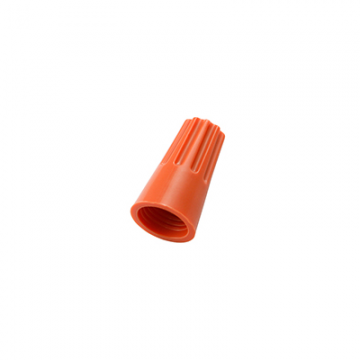

Conector de Torção:

Aplicação: Emendas de fios por pressão mecânica, dispensando o uso de fita isolante.

Corpo: Capa externa em Polipropileno (isolante e antichama) com mola interna em Aço Carbono.

Capacidade: Identificado por cores; o modelo Cinza é o menor (soma de bitolas de 0,5 a 2,5 mm²).

Temperatura e Tensão: Suporta até 105°C e isolação para classes de até 1000V.

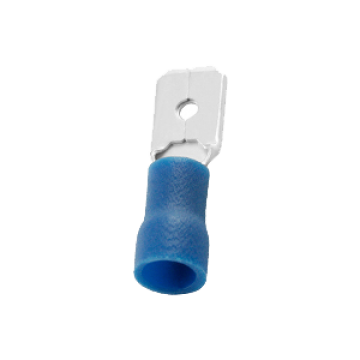

Terminal Slip-on Macho:

A largura da lâmina define a compatibilidade com a fêmea.

Corpo: Cobre ou Latão com acabamento estanhado (anticorrosão).

Isolação: Capa em PVC rígido (retardante de chama).

Temperatura: Suporta até 75°C.

Tensão: Isolado para classes de 300V a 600V.

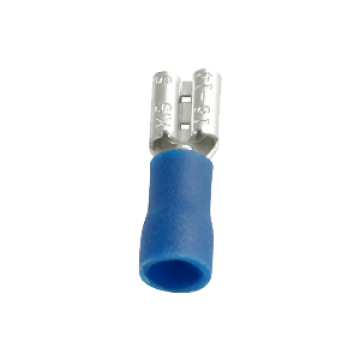

Os Terminais Pré-Isolados tipo Slip-on (também conhecidos como terminais de encaixe rápido ou terminais tipo "fêmea" ) são fundamentais em painéis elétricos e chicotes automotivos devido à praticidade de manutenção e montagem.

O sistema é baseado no conceito de contato por pressão. A peça fêmea possui abas laterais curvadas para dentro que criam uma tensão mecânica sobre a lingueta macho, garantindo que a conexão não se solte com vibrações, mas permitindo a desconexão manual quando necessário.

Cobre Eletrolítico: Garante que a perda de energia por resistência seja mínima.

Estanhamento: O banho de estanho protege o cobre contra a oxidação (azinhavre), o que é vital em ambientes úmidos.

Isolação em PVC: Suporta temperaturas de operação de até 75°C e possui propriedades retardantes de chama.

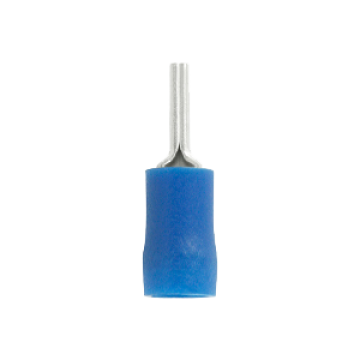

Terminal Pré-Isolado Pino Tubular, normalmente é utilizado em terminação de cabo de cobre flexível para
bornes em instalações elétricas em geral (residencial, predial ou industrial). Alta condutibilidade elétrica e resistência à corrosão. Ótimo contato elétrico. Área de conexão por compressão.

Especificações técnicas:

- Modelo: Be10-12;
- H - Comprimento Haste Tubular: 12mm;
- L - Comprimento Terminal: 23,1mm;
- D - Diâmetro Isolação: 8,8mm;
- d - Diâmetro Haste Tubular: 3,8mm;
- Corrente Máxima: Limitada pelo cabo utilizado;
- Seção do Condutor: 4,0mm² - Cinza;
- Tensão de Funcionamento: Até 450V;

Material: cobre eletrolítico, estanhado eletroliticamente.
Isolamento de PVC rígido com retardamento de chama.
Bitola: 0,5 até 35mm².

Material: cobre eletrolítico, estanhado eletroliticamente.
Isolamento de PVC rígido com retardamento de chama.
Cores: Verde, Azul, Laranja, Vermelho e Amarelo.

Material: cobre eletrolítico, estanhado eletroliticamente.
Isolamento de PVC rígido com retardamento de chama
Bitola: 0,5 até 35mm².

Material: cobre eletrolítico, estanhado eletroliticamente.
Isolamento de PVC rígido com retardamento de chama
Bitola: 0,5 até 6mm².

Material: cobre eletrolítico, estanhado eletroliticamente.
Isolamento de PVC rígido com retardamento de chama.
Bitola: 0,5 até 6mm².

Material: cobre eletrolítico, estanhado eletroliticamente.
Isolamento de PVC rígido com retardamento de chama
Bitola: 0,5 até 6mm².

Material: cobre eletrolítico, estanhado eletroliticamente.
Isolamento de PVC rígido com retardamento de chama
Bitola: 0,2 até 150mm².

Isolamento de PVC rígido com retardamento de chama (0,5 – 0,6 mm²)
Material: cobre eletrolítico, estanhado eletronicamente.
Bitola: 0,5 até 16mm².

Material: cobre eletrolítico, estanhado eletroliticamente.
Isolamento de PVC rígido com retardamento de chama.
Bitola: 0,5 até 35mm².

Cobre.
Boca Expandida.
Tração reduzida.
Bitola: 10 até 500mm².

Material: cobre eletrolítico, estanhado eletroliticamente.
Bitola: 10 até 240mm².

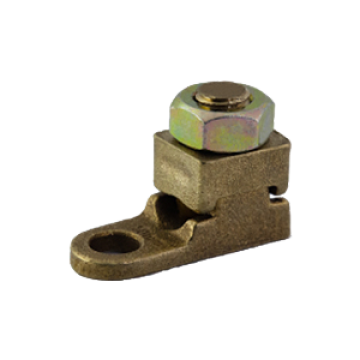

Material: Liga de cobre sem estanho.
Bitola: 6 até 500mm².

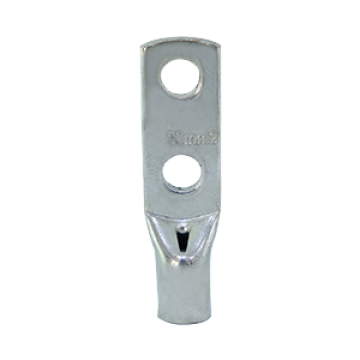

Material: Liga de cobre 2 furos / 1 compressão
Bitola: 10 até 630mm².

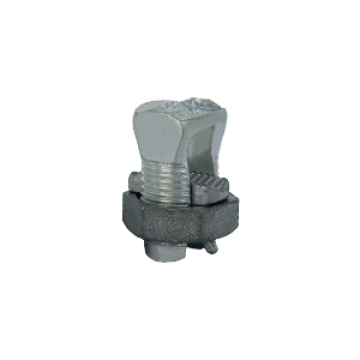

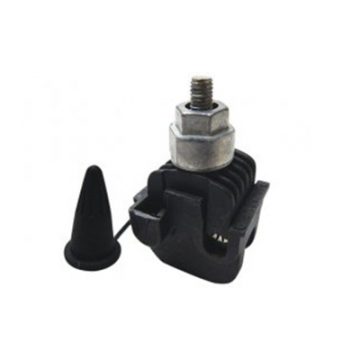

Conector em Cobre.
Principal de 10 até 120mm²
Derivação de 6 até 240mm².

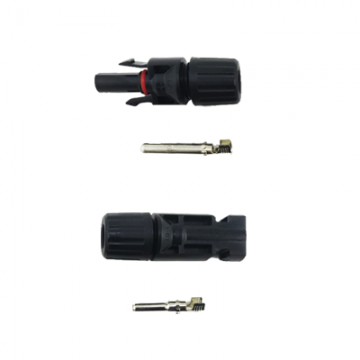

Resistência ao tempo: Intempéries (-40ºC ~ + 90ºC) / Umidade .
Corrente: 30A.
Instalação e acabamento profissional.
Tensão Nominal: 1500V DC(IEC) 800V DC(UL).
Resistência de contato dos conectores: 0.5m Ω.
Resistência de contato dos terminais: < 5m Ω.
Material do contato: Cobre estanhado.
Tipo de travamento: Snap-In.
Classe inflamabilidade: UL94-HB / UL94-V0.
Grau de proteção: IP67 .
Bitolas compatíveis: 2,5mm² / 4mm² / 6mm².
Facilidade de conexão e montagem.
