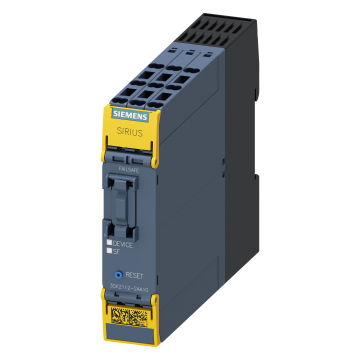

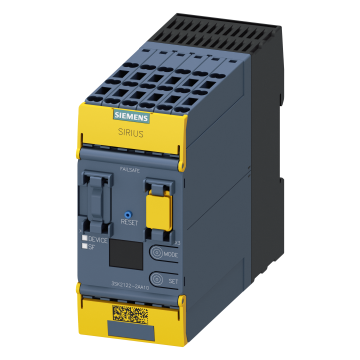

Unidade de 10 ou 20 entradas segurança.

As unidades básicas do 3SK2 são facilmente parametrizadas através do software SAFETY ES e todas as suas saídas podem ser desconectadas independentemente. Os módulos de expansão 3SK1 e 3RM1(chave de partida ultra-compacta) podem ser adicionados ao 3SK2 trazendo máxima funcionalidade.

Eficientes saídas de semicondutores adaptáveis a diferentes cargas, ao configurar os parâmetros
Simples implementação de monitoramento de portas com proteção de intertravamento e função de muting
Comissionamento e diagnósticos fáceis, que simplificam o software, caso sejam necessárias funções de segurança mais críticas

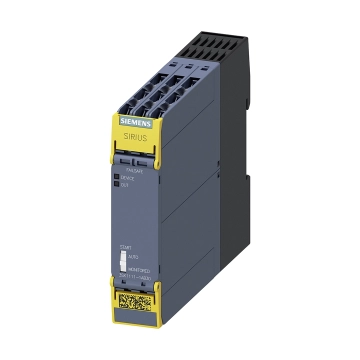

3SK1 Basico O relé de segurança 3SK1 básico atende sistemas de segurança para aplicações simples, como proteção de portas e paradas de emergência. Possui monitoramento de sinais equivalentes (NF/NF), 1 entrada de canal duplo em modelos com saída a relé ou a semicondutor e expansão de saídas por meio de fiação.

3SK1 Avançado O relé de segurança 3SK1 avançado abrange um número maior de aplicações de segurança quando comparado à seu antecessor (3SK1 básico), já que permite a expansão do número de entradas e saídas através de bases de conexão ou fiação. Além disso, os relés de segurança 3SK1 avançado ainda contam monitoramento de sinais equivalentes (1NF/1NF) ou antivalentes (1NA/1NF), configuração no frontal através de DIP switches e modelos com atraso na desenergização.

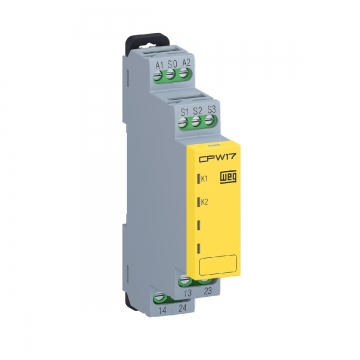

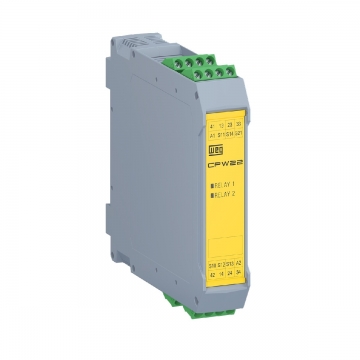

Modelo: CPW22 (22,5 mm de largura), CPW17 (17,5 mm de largura).
Tensão de alimentação em 24 V ca / V cc
Supervisiona contatos de diversos tipos de equipamentos de segurança
Reset Manual e Automático supervisionado
2 ou 3 saídas de segurança NA
Duplo canal   Saída auxiliar 1NF
Cat 3 ou Cat 4 / PLe (ISO 13849-1), SIL CL 3 IEC 62061/IEC 61508
Atende a NR12

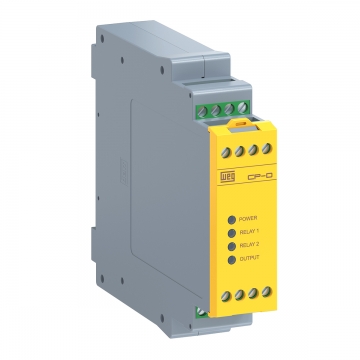

Modelos: CP-D, CPA-D, CPtD e CPLS-D
Tensão de alimentação 24 V CC / V CA.
Supervisiona contatos de diversos tipos de equipamentos de segurança.
3 saídas de segurança NA.
1 saída auxiliar NF.
Duplo canal.
Cat 4 / PL e (ISO 13849-1), SIL CL 3 IEC 62061/IEC 61508.
Atende a NR12.

Modelos CS-D e CS-D201
Tensão de alimentação 24 V CC
Duplo canal.
Cat 4 / PL e (ISO 13849-1), SIL CL 3 IEC 62061/IEC 61508.
Atende a NR12.

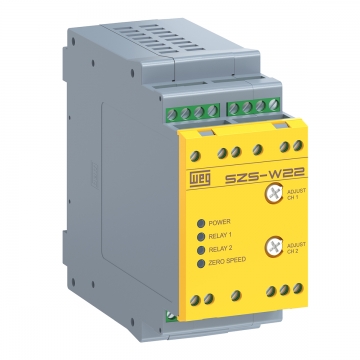

Detecta a condição de parada em motores elétricos.
Pode ser utilizado em qualquer tipo de motor elétrico monofásico ou trifásico, CA ou CC.
Pode ser utilizado com inversor de frequência ou soft-starter.
Ajuste de sensibilidade   Detecção de ruptura de cabos.
Contato de Segurança 1NA + 1NF.
Categoria 4 / PL d (ISO 13849-1), SIL CL 2 IEC 61800-5-2 / IEC 62061 / IEC 61508.
Atende a NR12.

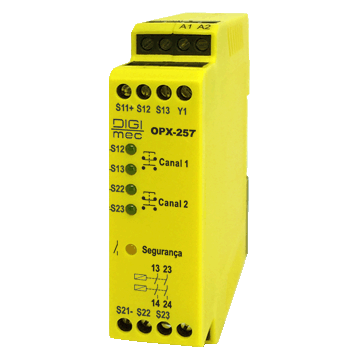

Alimentação (+10% -15%):24, 110 ou 220Vca/cc
Frequência da rede: 50-60 Hz:
Consumo: 3 VA.
Relé de saída: 5A, 250Vac máx. carga resistiva.

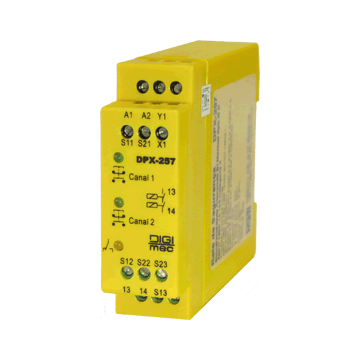

Alimentação: 24, 110 ou 220Vca/cc
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Categoria de comando: 4 (ABNT NBR-14153).
Número de canais: 2 canais.
Tipo de contato: NF + NA
Tempo de simultaneidade: < 500ms
Tensão do canal S11/S12/S13: 24Vcc PNP.
Tensão do canal S21/S22/S23: 24Vcc NPN.
Corrente máxima para alimentação de componentes semicondutores no duplo canal:
25mA.
Tempo de comutação: 20ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 min.
Tempo de energização: < 2s.
Sinalização / Indicação:
-Led de operação (canal 1 e canal 2)
-Contatos de saída (K1 / K2)
Relés de saída (13/14 e 23/24): 2 x 5 A, 250 Vca máx. carga resistiva.

Atende a NR-12.
Categoria 4.
Duplo canal.
Duas saídas de segurança NA.
Indicação luminosa dos contatos do duplo canal e saída .
Imune a ruídos elétricos.
Montagem em trilho DIN.
Monitoramento dos contatos do circuito a ser comandado (verificação de contatos auxiliares das contatoras).
Entrada duplo canal NA + NF e NPN + PNP.
Monitoração de simultaneidade no acionamento (máximo 500 ms), impede que o sistema seja burlado­.

Categoria de comando (NBR-14.153) (EN-954-1): 4.
Categoria de parada (NBR 13.759): 0.
Numero de canais: 2.
Tipo contato: Lógica NF.
Alimentação: 24 Vca / Vcc ou 220 Vca.
Frequência da rede: 50–60hz.
Consumo: 3 Va (aproximadamente).
Tensão no canal S1 / S0: 24 Vcc PNP.
Tensão no canal S2 / S3: 24 Vcc NPN.
Tensão no canal S2 / S4 (monitoração): 24 Vcc PNP.
Corrente máxima admitida para alimentação de componentes semicondutores no duplo canal: 25mA.
Tensão para Led de Rearme: Até 24Vcc – 5mA (Led de alto brilho) - Lógica PNP.
Tempo de varredura do duplo canal: < 33 ms.
Tempo de comutação: < 20 ms.
Tempo de retorno: < 100 ms.
Tempo de estabilização térmica: < 5 min.
Tempo de energização: < 2 seg.
Relés de saída: 2 x 5 Amp 250Vac Max. carga resistiva – NA.

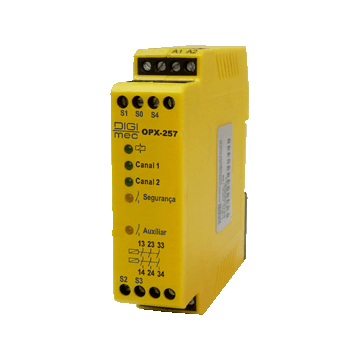

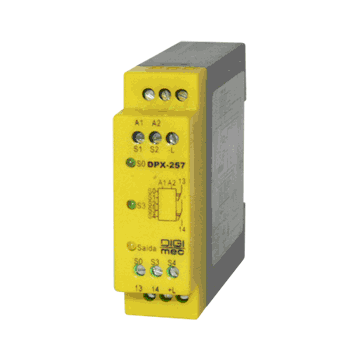

Alimentação: 24 Vca/Vcc, 110, 220 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA (aproximadamente).
Categoria de comando (NBR-14.153) (EN-954-1): 4.
Categoria de parada (NBR 13.759): 0.
Número de canais: 2.
Tipo contato dos canais: Lógica NF.
Tensão nos canais:
S1 / S0: 24 Vcc – 25 mA (PNP).
S2 / S3: 24 Vcc – 25 mA (NPN).
S2 / S4: 24 Vcc – 25 mA (NPN).
Tensão para LED de Rearme: Até 24 Vcc - 5mA - Lógica NPN.
Tempo de varredura do duplo canal: < 33 ms.
Tempo de comutação: < 20 ms.
Tempo de retorno: < 100 ms.
Tempo de estabilização térmica: < 5 min.
Tempo de energização: < 2 seg.
Relé de saída (13/14): 5 A, 250 Vca máx. carga resistiva, (NA).
Relé de saída (23/24):5 A, 250 Vca máx. carga resistiva, (NA).
Relé de saída (31/32): T8: 5 A, 250 Vca máx. carga resistiva, (NF).
Relé de saída (33/34): 5 A, 250 Vca máx. carga resistiva, (NA).

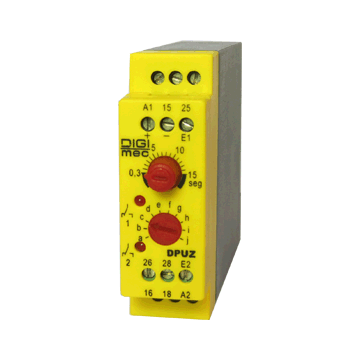

Oito arranjos de funcionamentos, selecionáveis.
Escala de tempo ajustável (movimento zero).
Entradas para sensores NPN ou PNP.
Dois contatos de saídas reversíveis.
Caixa compacta e resistente.

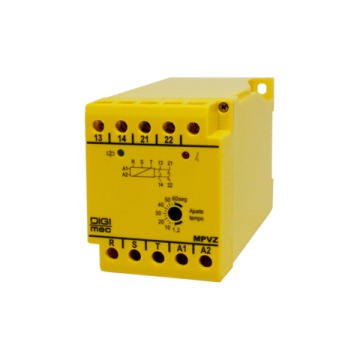

Tensão mínima de detecção de 10 Vca
Tempo de retardo no desligamento ajustável de 1,2 a 60 segundos.
Entrada de medição trifásica de 110 a 480 Vca.
Dois contatos de saída, 1 NA + 1 NF.
Caixa compacta e resistente.
