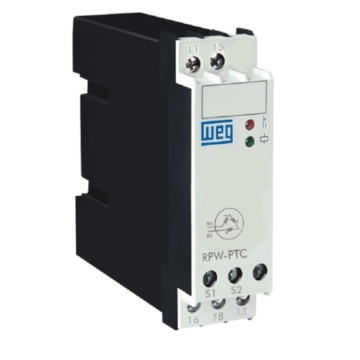

Os relés protetores RPW-PTC são dispositivos eletrônicos que atuam sobre o comando de cargas com termistor PTC, promovendo o desligamento caso a temperatura esteja anormal.


RPW-SF: Relé sequência de fase

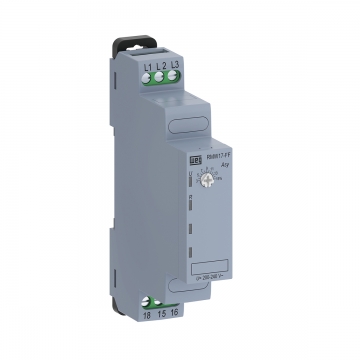

RPW-FF: Relé falta de fase
RPW-FSF: Relés falta e sequência de fase

Os relés multifunções reúnem em um único produto várias funções de temporização (ERWT) ou monitoramento de tensão (ERWM), tornando-os flexíveis para uma infinidade de aplicações.

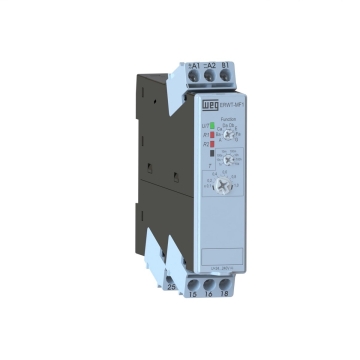

ERWT:
8 funções de temporização;
Tensão de alimentação de 24 a 240 V ca/cc;
2 saídas a relé com contato reversível (NAF);

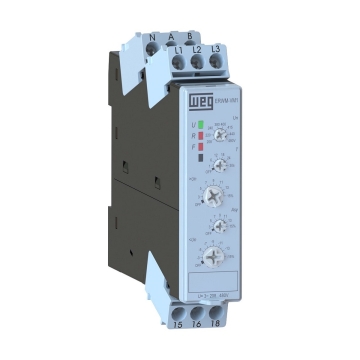

ERWM:
Até 6 funções de monitoramento;
Tensão de alimentação de 208 a 480 V CA;
1 saída a relé com contato reversível;

A linha de relés de supervisão possui uma ampla gama de aplicações para indústria e residência.
Relés de falta.
Assimetria e inversão da sequência de fases.
Mínima e máxima tensão.

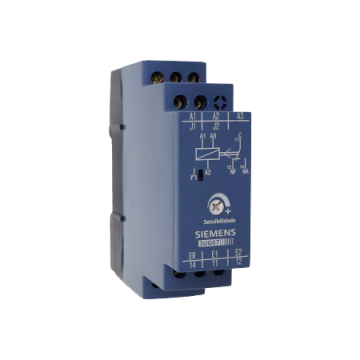

Sobrecorrente e relés de nível.
Utilizados em caixas d‘água.
Cisternas.

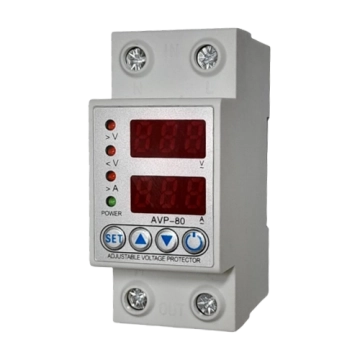

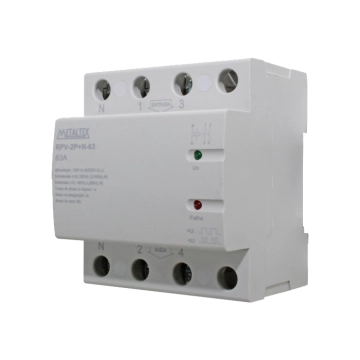

Relé de proteção monofásico contra subtensão, sobretensão e sobrecorrente.
Modelos para tensão de 140 a 300VCA e correntes de até 40, 63 e 80A.
Possui display digital que permite a monitoração da tensão e corrente atual e também a parametrização dos limites de operação.
O contato de saída interrompe o acionamento da carga enquanto durar a condição de proteção.

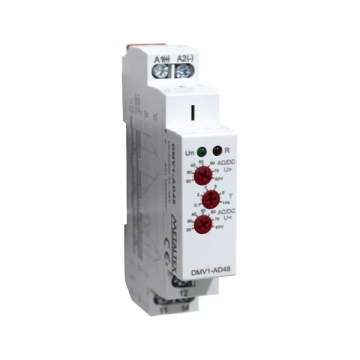

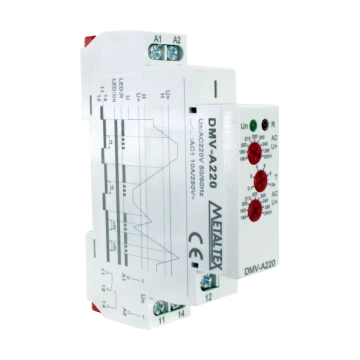

Relé de monitoração de sub e sobretensão monofásica ou corrente continua.
Modelos com faixa de ajuste de 24 a 48VCA/CC ou 110 a 240VCA/CC.
Possui temporizador de 0-10segundos para retardo no acionamento da saída.
Saída relé com 1 contato reversível para 10A-250VCA.

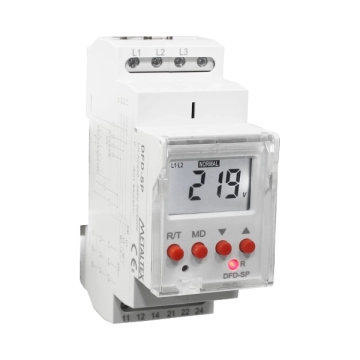

Relé monitor de tensão trifásica com display digital.
Monitora: Sub e sobretensão, Falta e sequência de fase e Assimetria de fases.
Todas as funções são configuráveis através dos botões frontais.

Modelos:
DFD-SP - 3 fases sem neutro - tensões de 220 a 460V (configurável).
DFD-SN - 3 fases com neutro - tensões de 127 a 265V (configurável).
Saída com 2 contatos reversíveis de capacidade 8A-250VCA.

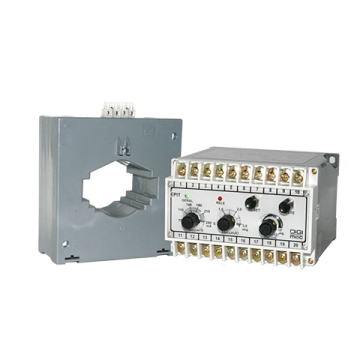

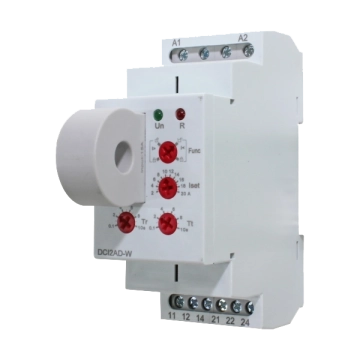

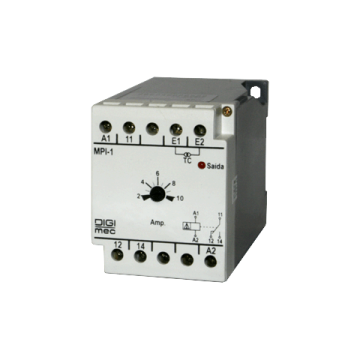

Monitora correntes de até 20A CC/CA através do seu transformador de corrente incorporado.
Pode monitorar correntes acima de 20A utilizando-se um TC adicional.
Monitora sub e sobrecorrente.
Alimentação 24 a 240VCA/CC.
Saída com 2 contatos reversíveis para 8A.

Monitora sub e sobretensão monofásica (RMS).
Fácil ajuste através dos botões frontais.
Erro da medida de tensão ≤1%.
De acordo com as normas IEC60255-6 e IEC61010-1.

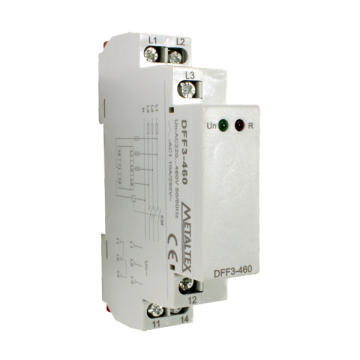

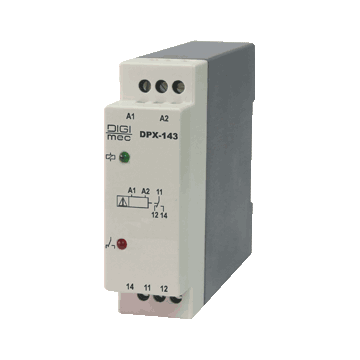

Relé falta de fase e inversão de fase.
Entrada de 220 a 460VCA trifásico.
Na falta de fase ou inversão de uma delas o relé de saída é acionado.
Saída com 1 contato reversível para 10A-250VCA.

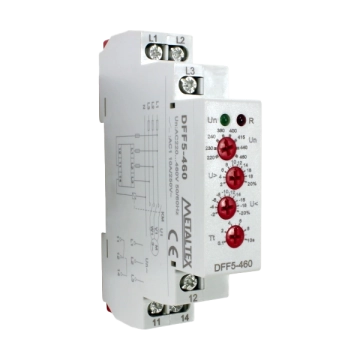

Proteção contra falta de fase, inversão de fase, assimetria, sub e sobretensão.
8 níveis de tensão ajustáveis através de botão frontal.
Erro da medida de tensão ≤1%.
De acordo com as normas IEC60255-6 e IEC61010-1.

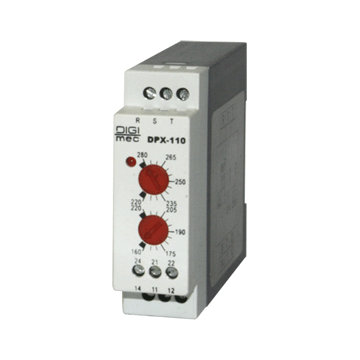

Proteção contra sub e sobretensão para equipamentos.
No caso de tensão baixa, tensão alta, interrupção momentânea da energia, sobretensões e ruído elétrico todas as fases são desconectadas.
A reconexão é automática após retorno da tensão as condições normais.
Fixação em trilho DIN.

Alimentação: 208 a 480Vca
Relé de saída 1 X 5 A, 250 Vca máx. carga resistiva – reversível
Terminais de saída
Grau de proteção da caixa IP 51
Grau de proteção nos terminais IP 20
Capacidade dos terminais:
Fio: 2,5 mm²
Cabo: 2,5 mm²

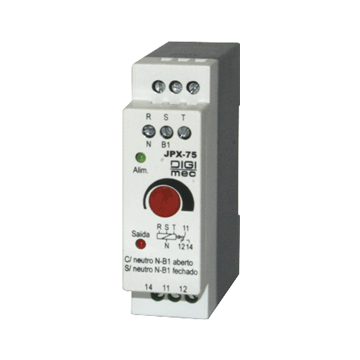

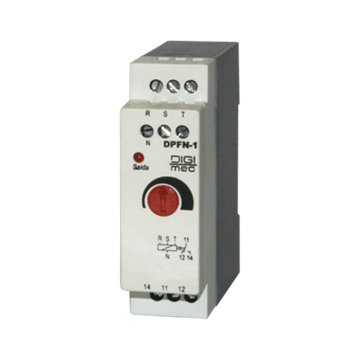

Alimentação (-15% +10%) 220 até 480Vca.
Frequência da rede: 50-60 Hz.
Consumo:3 VA.
Falta de fase: Assimetria angular e modular
Ajuste da assimetria modular: 10 a 35%.
Assimetria angular: Fixa em 5%.
Repetibilidade: 2%.
Tempo de retorno: 100ms
Tempo de estabilização térmica: < 30 min.
Histerese: < 3V.
Retardo no ligamento: Aproximadamente 3 segundos, fixo.
Retardo no desligamento:

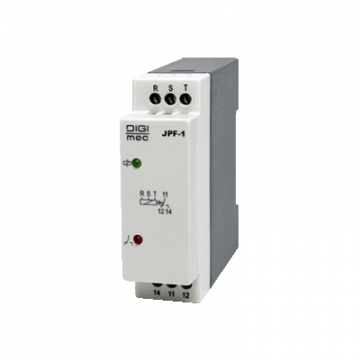

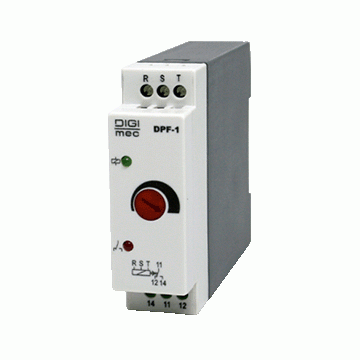

-JPF-1, DPF-1, DPF-11 e MPF-1: Aproximadamente 3 segundos, fixo.
-DPX-6: Aproximadamente 1 segundo, fixo.
-DPX-7: Aproximadamente 200 ms, fixo.
-DPX-118: Aproximadamente 10 segundos, fixo.
Relé de saída:
-DPF-11: 2 x 5 A 250Vca máx. carga resistiva – reversível.
-Demais: 5 A, 250Vca máx. carga resistiva – reversível.

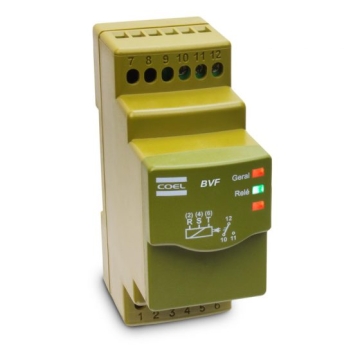

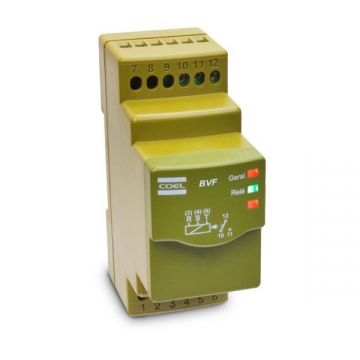

Alimentação: BVF1 208 a 480Vca (Automático) ou BVF2 94 a 208 Vca.
Supervisiona sistemas trifásicos detectando falta de fase.
Frequência 50 e 60 Hz
1 relé com contato reversível (SPDT).
LED indicador do estado do relé de saída.
Caixa em ABS V0, DIN 35,8 x 90 mm, padrão disjuntor, com fixação por trilho DIN 35 mm.

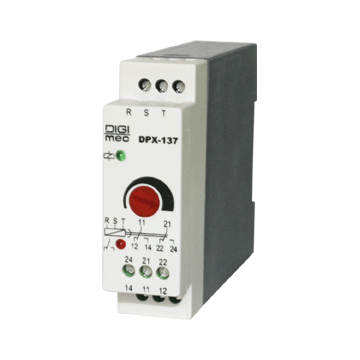

Alimentação (-15% +10%): 110 até 440Vca
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Sequência de fase: Positiva (RST – STR – TRS)
Falta de fase: Assimetria angular e modular.
Ajuste da assimetria modular: 10 a 35%.
Assimetria angular: Fixa em 5%
Repetibilidade: 2%.
Tempo de retorno: 100ms
Histerese: < 3V.
Retardo no Ligamento: Aproximadamente 3 segundos, fixo.
Retardo no desligamento: Aproximadamente 3 segundos, fixo.
Relé de saída: 5 A 250Vac máx. carga resistiva – reversível.

Alimentação (-15% +10%): 110 até 480 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3VA.
Sequência de fase (ANSI 47): Positiva: (RST – STR – TRS).
Falta de fase: Assimetria angular e modular.
Ajuste assimetria modular: 10 a 35%.
Assimetria angular: Fixa em 5%.
Retardo no ligamento: Aproximadamente 1,5 segundos, fixo.
Retardo no desligamento: Aproximadamente 1,5 segundos, fixo.
Repetibilidade: Tensão: 2% fim de escala.
Histerese: Tensão: 2% fim de escala.
Tempo de comutação: 20ms.
Tempo de comutação após falha: 100ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 min.
Tempo de energização: < 2 seg.
Relé de saída: 1 ou 5 Amp 250 Vca máx. carga resistiva reversível.

Alimentação (-15% +10%): 110 até 440 Vca.)
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Falta de fase: Assimetria angular e modular.
Ajuste da assimetria modular: 10 a 35%.
Assimetria angular: Fixa em 5%.
Repetibilidade: 2%
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 minutos
Histerese: < 3V
Retardo no ligamento: Aproximadamente 3 segundos.
Retardo no desligamento: Aproximadamente 3 segundos.
Relé de saída: 5 A, 250 Vca máx. carga resistiva - reversível.

Alimentação (-15% +10%): 24, 110, 220, 380, 440 ou 220 e 380 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA
Sequência: Positiva (RST - STR - TRS).
Tempo de comutação: 20ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 minutos.
Tempo de energização: < 2 segundos.
Reles de saída: 5 A, 250 Vca máx. carga resistiva -­ reversível.

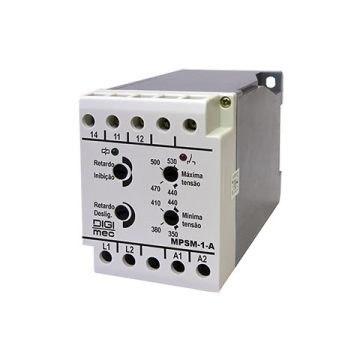

Alimentação/medição (-20% +20%): 24 até 440Vca.
Alimentação auxiliar (A1-A2): 90 até 280Vca ou 20 até 60Vcc.
Entrada de medição (L1-L2): 24 até 440Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Subtensão:
110 até 480Vca – ajustável de 90 até 480Vca.
Sobretensão:
110 até 480Vca – ajustável de 110 até 570Vca.
Ajuste de inibição: 0 a 20 segundos.
Ajuste de retardo no desligamento:0 a 20 segundos.
Ajuste de retardo no ligamento: 0 a 20 segundos.
Histerese:
- Tensão: 2%, fundo de escala.
- Tempo: 2%, fundo de escala.
Tempo de comutação: 20ms.
Tempo de comutação após falha: 100ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 minutos.
Tempo de energização: < 2 segundos.
Relé de saída: 5 A, 250 Vca máx. carga resistiva - reversível.

Alimentação/medição (-20% +20%): 110 até 480Vca.
Alimentação auxiliar (A1-A2):90-240 Vca / 115-280 Vcc ou 20-60 Vcc / 18-48 Vca.
Entrada de medição (R-S-T): 110 até 480Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Subtensão:
110 até 480Vca – ajustável de 90 a 480Vca.
Sobretensão:
110 até 480Vca – ajustável de 110 até 570Vca.
Ajuste de inibição: 0 a 20 segundos.
Ajuste de retardo no desligamento: 0 a 20 segundos.
Ajuste de retardo no ligamento: 0 a 20 segundos.
Repetibilidade:
- Tensão: 2%, fundo de escala.
- Tempo: 5%, fundo de escala.
Histerese:
- Tensão: 2%, fundo de escala.
- Tempo: 2%, fundo de escala.
Tempo de comutação: 20ms.
Tempo de comutação após falha: 100ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 minutos.
Tempo de energização: < 2 segundos.
Relé de saída: 5 A, 250 Vca máx. carga resistiva - reversível.

Alimentação/medição (-20% +20%): 24 até 440Vca/cc.
Alimentação auxiliar (A1-A2): 24 até 280Vca/cc.
Entrada de medição (L1-L2): 24 até 440Vca/cc.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA
Subtensão:
24 até 440 Vca/cc - ajustável de 18 até 440Vca/cc.
Sobretensão
24 até 440Vca/cc – ajustável de 24 até 530Vca/cc.
Ajuste de inibição: 0 a 20s.
Ajuste de retardo no desligamento: 0 a 20s.
Ajuste de retardo no ligamento: 0 a 20s.
Repetibilidade:
-Tensão: 2%, fundo de escala
-Tempo: 5%, fundo de escala
Histerese:
-Tensão: 2%, fundo de escala
-Tempo: 2%, fundo de escala
Tempo de comutação: 20ms
Tempo de comutação após falha: 100ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 minutos
Tempo de energização: < 2s.
Relé de saída: 5A, 250 Vca máx. carga resistiva - reversível.

Alimentação/medição (-20% +20%): 24 até 440 Vca/cc.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA
Subtensão: VT1: 190VCA
Sobretensão: VT1: 254VCA
Inibição: VT1: 3 minutos
Retardo no desligamento: VT1: 10s.
Retardo no ligamento: VT1: 3 minutos.
Repetibilidade:
-Tensão: 2%, fundo de escala.
-Tempo: 5%, fundo de escala.
Histerese:
-Tensão: 2%, fundo de escala.
-Tempo: 2%, fundo de escala.
Tempo de comutação: 20ms.
Tempo de comutação após falha: 100ms.
Tempo de retorno: 100ms.
Relé de saída: 5A, 250 Vca máx. carga resistiva – reversível.

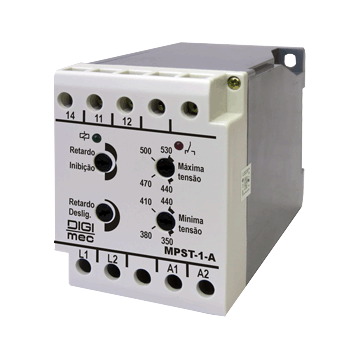

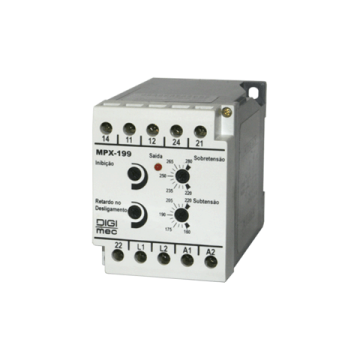

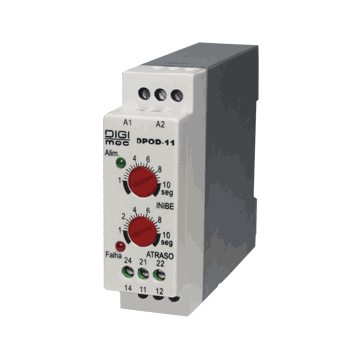

Entrada de medição (L1 e L2): 110 até 440 Vca/cc.
Alimentação auxiliar (A1 e A2): 20 até 340Vca/cc.
Frequência da rede: 50-60 Hz Vca.
Consumo: 3 VA.
Subtensão (ANSI 27)
110 até 440Vca – ajustável de 80 ate 440Vca
Sobretensão (ANSI 59):
110 até 440Vca – ajustável de 110 até 500Vca.
Ajuste de retardo desligamento: 0 a 10s.
Ajuste de retardo inibição: 0 a 20s.
Repetibilidade (fundo de escala):
-Tensão: 2%
-Tempo: 5%
Histerese (fundo de escala):
-Tensão: < 2%
-Tempo: 2%
Tempo de comutação: 20ms
Tempo de retorno: 100ms
Tempo de estabilização térmica: < 30 min
Tempo de energização: < 2s.

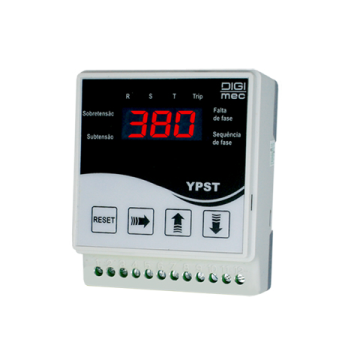

Rele de saída: 2 x 5A 250Vac máx carga resistiva – reversível

Alimentação auxiliar: 18 até 240Vca / 20 até 280Vcc.
Entrada de medição: 50-600Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Indicação: Display a led.
Altura dos dígitos: 10mm.
Sequência de fase: Positiva: (RST - STR - TRS)
Subtensão: 0 a 540 Vca.
Sobretensão: 0 a 600 Vca.
Desequilíbrio entre fases: 0 a 30% - assimetria modular
Assimetria angular: 5%.
Ajuste de retardo desligamento: 0 a 59s.
Ajuste de inibição no ligamento: 0 a 59s.
Ajuste de retardo no ligamento: 0 a 59s.
Tempo de comutação: 20ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 minutos.
Tempo de energização: < 2 segundos.
Relé de saída: 5 A, 250 Vca máx. carga resistiva - reversível.

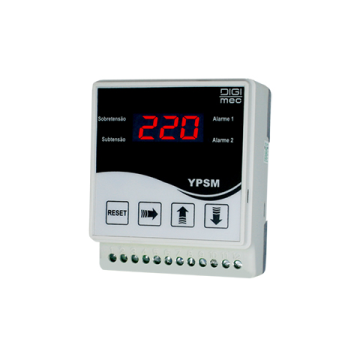

Alimentação: 90-240 Vca/ 115-280Vcc ou 20-60 Vcc/18-48 Vca.
Entrada de medição: 50-600 Vca ou Vcc.
Frequência da rede: 50-60 Hz
Consumo: 3 VA.
Indicação: Display a led.
Altura dos dígitos: 10 mm
Subtensão: 0 até 540 Vca
Sobretensão: 0 até 600 Vca
Ajuste de retardo no desligamento: 0 até 59s.
Ajuste de inibição no ligamento: 0 a 59s.
Ajuste de retardo no ligamento: 0 a 59s.
Tempo de comutação: 20 ms.
Tempo de retorno: 100 ms.
Tempo de estabilização térmica: < 30 minutos
Tempo de energização: < 2 segundos.
Relé de saída: 5A, 250 Vca máx. carga resistiva - reversível.

Alimentação/medição (-20% +20%): 110 até 480 Vca
Alimentação Auxiliar: 90 até 240 Vca/Vcc
Entrada de medição (-20% +20%): 110 até 480 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Sequência de fase: Positiva: (RST - STR - TRS).
Desequilíbrio entre fases: 20%
Subtensão:
110 até 480 Vca - ajustável de 90 a 480 Vca.
Sobretensão:
110 até 480Vca - ajustável de 110 até 570 Vca.
Ajuste de inibição: 0 a 20 segundos.
Ajuste de retardo ligamento: 0 a 20 segundos.
Ajuste de retardo no desligamento: 0 a 20 segundos.
Repetibilidade:
-Tensão: 2% fundo de escala.
-Tempo: 5% fundo de escala.
Histerese:
-Tensão: 2% fundo de escala.
-Tempo: 2% fundo de escala.
Tempo de comutação: 20ms.
Tempo de comutação após falha: 100ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 minutos.
Tempo de energização: < 2 segundos.
Relé de saída: 5 A, 250 Vca máx. carga resistiva - reversível.

Alimentação (-15% +10%): 110 até 480Vca.
Frequência da rede: 50 – 60 Hz
Consumo: 3VA.
Sequência de fase (ANSI 47): Positiva (RST – STR – TRS).
Falta de fase (ANSI 48): Completa.
Subtensão (ANSI 27)
110 até 480Vca – ajustável de 80 até 480Vca
Sobretensão (ANSI 59):
110 até 480Vca – ajustável de 110 até 540Vca.
Retardo no desligamento: 200ms
Retardo no ligamento: 200ms
Repetibilidade: 2% fim de escala.
Histerese: < 2% fim de escala.
Tempo de comutação: 20ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 min.
Tempo de energização: < 2 seg.
Relé de saída: 2 x 5 A 250Vac máx carga resistiva – reversível.

Alimentação (-15% +10%): 110 até 480 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Sequência de fase (ANSI 47): Positiva: (RST – STR – TRS).
Desequilíbrio entre fases (ANSI 60): 20% fixo.
Subtensão (ANSI 27):
- 110 até 480Vca – ajustável de 80 até 480Vca.
Sobretensão (ANSI 59):
- 110 até 480Vca – ajustável de 110 até 540Vca
Ajuste de retardo desligamento: 0 a 10 segundos
Ajuste de tempo de inibição: 0 a 20 segundos
Repetibilidade:
-Tensão: 2% fim de escala.
-Tempo: 5% fim de escala.
Histerese:
-Tensão: 2% fim de escala.
-Tempo: 2% fim de escala.
Tempo de comutação: 20ms.
Tempo de comutação após falha: 100ms
Tempo de retorno: 100ms
Tempo de estabilização térmica: < 30 min
Tempo de energização: < 2 seg.
Relé de saída: 1 x 5 Amp 250 Vca Max. carga resistiva - reversível.

Alimentação auxiliar: 22 até 340Vcc / 20 até 240 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA
Entrada de medição trifásica (-15% +10%): 110 até 480Vca.
Sequência de fases (ANSI 47): Positiva (RST - STR - TRS).
Falta de fases (ANSI 48): 20% abaixo da tensão nominal.
Subtensão (ANSI 27):
110 até 480Vca – ajustável de 80 até 480Vca.
Sobretensão (ANSI 59):
110 até 480Vca – ajustável de 110 até 540Vca.
Precisão nos ajustes: Tensão: ± 2%.
Retardo no desligamento: 0 a 10s.

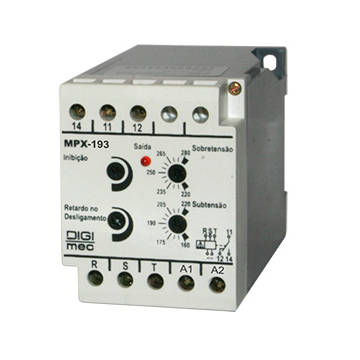

Inibição na partida: MPX-193: 0 a 20s.
Retardo no ligamento: MPX-197: 0 a 20s.
Repetibilidade:
-Tensão: 2% fim de escala
-Tempo: 5% fim de escala
Histerese:
-Tensão: < 2% fim de escala.
-Tempo: 2% fim de escala.
Tempo de comutação: 20ms.
Tempo de retorno: 100ms.
Tempo de estabilidade térmica: < 30 min.
Tempo de energização: < 2seg.
Relé de saída: 5A 250Vca máx carga resistiva - reversível.

Alimentação (-15% +10%): 24 até 440 Vca/cc.

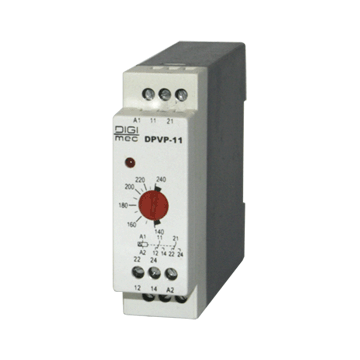

DPVP, MPVP, DPVM e MPVM:
48 até 110 Vca/cc - ajustável de 90 até 500Vca/cc
DPVD e MPVD:
24 até 110 Vca/cc - ajustável mín. de 20 até 110 e máx. 24 a 530Vca/cc
Frequência da rede: 50-60 Hz
Consumo: 3 VA
Tempo de comutação: 20ms.
Tempo de estabilização térmica: < 30 min.
Histerese (fundo de escala): 2%.
Precisão da escala (fundo de escala): 2%.
Precisão de repetibilidade: 2%.
Quantidade de saídas: 1 ou 2 relés de saída.
Capacidade máxima de saída: 5A, 250Vca máx carga resistiva - reversível.

Alimentação (-20% +20%): 24 até 440 Vca
Frequência da rede: 50-60 Hz.
Consumo: 3VA.
Subtensão ou Sobretensão:
24 até 110 Vca/cc: Ajustável de 18 a 500Vca/cc.
Subtensão e Sobretensão:
24 até 110 Vca/cc: Ajustável de 20 a 530Vca/cc.
Tempo de comutação: 20 ms.
Tempo de estabilização térmica: < 30 minutos
Histerese: 2% fundo de escala.
Precisão da escala: 2% fundo de escala.
Precisão de repetibilidade: 2%.
Quantidade de saídas: 1 ou 2 relés de saída
Capacidade máxima de saída: 5A, 250 Vca máx. carga resistiva – reversível

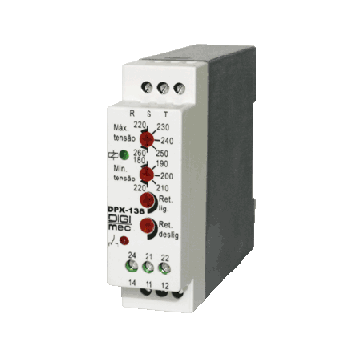

Alimentação (-15% +10%): 110 até 480 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Sequência de fase (ANSI 47): Positiva: (RST – STR – TRS).
Desequilíbrio entre fases (ANSI 60): 20% fixo.
Subtensão (ANSI 27):
110 até 480Vca – ajustável de 90 até 480Vca.
Sobretensão (ANSI 59):
110 até 480Vca – ajustável de 110 até 570Vca.
Ajuste de retardo desligamento: 0 a 20 segundos.
Repetibilidade:
-Tensão: 2% fim de escala.
-Tempo: 5% fim de escala.
Histerese:
-Tensão: 2% fim de escala.
-Tempo: 2% fim de escala.
Tempo de comutação: 20ms.
Tempo de comutação após falha: 100ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 min.
Tempo de energização: < 2 seg.
Relé de saída: 1 ou 2, 5 Amp 250 Vca máx. carga resistiva reversível.

Alimentação (-15% +10%): 110 até 440Vca/cc.
Consumo: 3 VA.
Subtensão (ANSI 27):
110 até 440Vca: ajustável de 80 até 440Vca.
Sobretensão (ANSI 59):
110 até 440Vca/cc: ajustável de 110 até 500Vca/cc
Tempo de inibição (partida):
-DPX-99: Fixo em 20 seg.

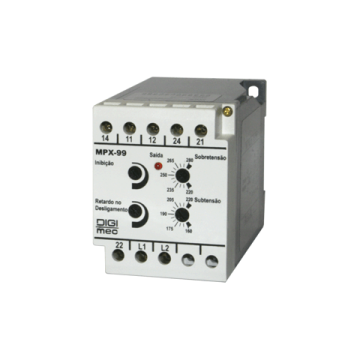

-MPX-99: Ajustável: 0 a 20 seg.
Tempo de retardo no desligamento:
-DPX-99: Fixo em 10 seg.,
-MPX-99: Ajustável: 0 a 10 seg.
Precisão nos ajustes: ± 2%.
Repetibilidade: 2% fim de escala.
Histerese: < 2% fim de escala.
Tempo de comutação: 20 ms.
Tempo de retorno: 100 ms.
Tempo de estabilidade térmica: < 30 min
Tempo de energização: < 2 seg
Relés de saída: 2 x 5A 250 Vca máx - carga resistiva – reversível

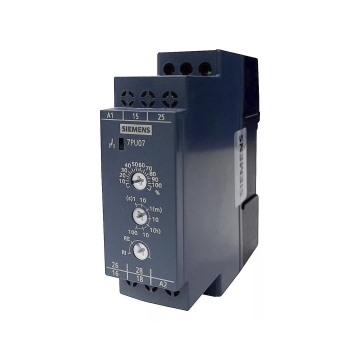

Com uma ampla variedade de funções, a linha de temporizadores 7PU pode ser utilizada nas mais diversas aplicações.
São temporizadores com retardo na energização, cíclico e estrela triângulo, além de modelos multifunções (4 ou 7 funções) integrados em um único produto.
Disponíveis com 1 ou 2 contatos reversíveis.

Alimentação (-15% +10%): 110 ou 220 Vca.
Frequência da rede: 50 ou 60 Hz.
Consumo: 5 VA.
Escala de corrente:
0 a 1 A, 0 a 5 A ou 0 a 10A.
Histerese: 10 % fundo de escala
Temporização: 0 a 30 segundos
Relé de saída: 5A, 250 Vca máx. carga resistiva - reversível.

Alimentação (- 15% + 10%): 24, 110 ou 220 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Tempo de inibição na partida:

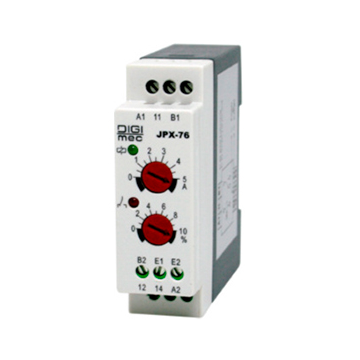

-JPX-76 e DPX-76: 10 segundos, fixo.

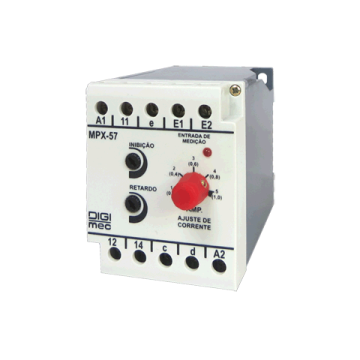

-MPX-57: 0 a 20 segundos, ajustável.
Tempo de retardo no desligamento:
-JPX-76 e DPX-76: 3 segundos, fixo.
-MPX-57: 0 a 10 segundos, ajustável.
Escala de corrente:
JPX-76 e DPX-76: 0 a 1 Aca, 0 a 5 Aca, 0 a 10 Aca, 0 a 60 mVcc.
MPX-57: 1 a 5 Aca, 5 a 10 Aca, 0 a 60 mVcc.
Histerese: Ajustável: 0 a 10%.
Precisão de escala: 2%.
Precisão de repetibilidade: 2%.
Relé de saída: 5A, 250 Vca máx. carga resistiva - reversível.

Alimentação (-15% +10%): 24, 110 ou 220 Vca.
Frequência da rede: 50-60 Hz
Consumo: 3VA
Escala de corrente:
0 a 1 Aca/0 a 5 Aca/0 a 10 Aca/0 a 60 mVcc.
Histerese: 1%.
Precisão da escala: 2%, fundo de escala.
Precisão de repetibilidade: 2%.
Relés de saída: 1 ou 2 x 5 A, 250 Vca máx. carga resistiva - reversível.

Alimentação (-15% +10%): 24 Vcc, 24, 110 ou 220 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA
Tempo de inibição: 0 a 20s.
Tempo de retardo: 0 a 10s.
Escala de corrente:
1/5 Aca.
5/10 Aca.
0 a 60 mV.
Histerese: 2%, fundo de escala.
Precisão da escala: 6%, fundo de escala.
Precisão de repetibilidade: 2%.
Relés de saída: 5A, 250 Vca máx. carga resistiva - reversível.

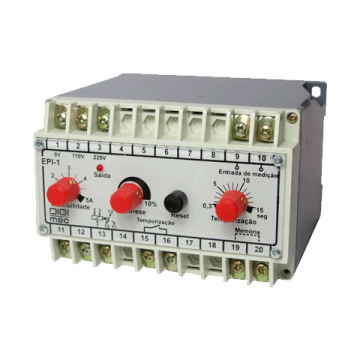

Alimentação (-15% +10%): 24, 110 ou 220 Vca.
Frequência da rede: 50-60 Hz
Consumo: 3 VA

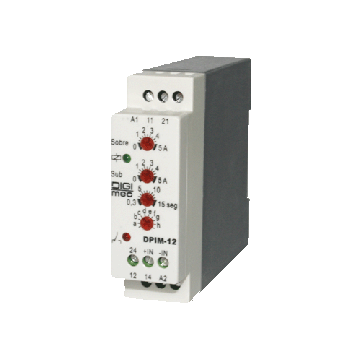

Escala de Subcorrente:
Ajustável de 0 a 5 A (> 5A medição através de TC)
Escala de Sobrecorrente:
Ajustável de 0 a 5 A (> 5A medição através de TC)
Tempo de inibição: Ajustável 0,3 a 15 segundos
Repetibilidade:
-Tensão: 2% fundo de escala
-Tempo: 5% fundo de escala
Histerese:
-Tensão: 2% fundo de escala
-Tempo: 2% fundo de escala
Tempo de comutação: 20 ms.
Tempo de comutação após falha: 100 ms
Tempo de retorno: 100 ms
Tempo de estabilização térmica: < 30 min
Tempo de energização: < 2 seg.
Relé de saída: 1 ou 2 x 5A 250 Vca máx. carga resistiva reversível.

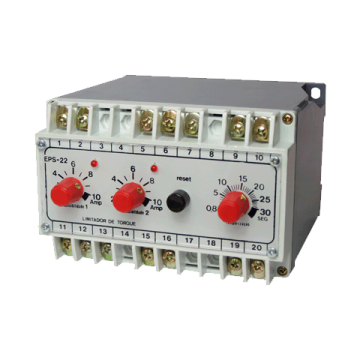

Alimentação (-15% +10%): 110 - 220 Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Tempo de inibição: Ajustável 0 a 30 seg.
Escala de corrente:
0 a 1 Aca/1 a 5 Aca/5 a 10 Aca ou SHUNT 0 a 60 mV.
Histerese: Ajustável 0 a 10%, fundo de escala.
Precisão da escala: 6%, fundo de escala.
Precisão de repetibilidade: 2%.
Relé de saída: 5A, 250 Vca máx. carga resistiva - reversível.

Alimentação (-15% +10%):
EPIT-11 e EPX-135: 110-220 Vca.
CPIT-11 e CPX-135: 110 ou 220 Vca.
Frequência da rede: 50 ou 60 Hz.
Consumo: 3 VA
Escalas de corrente:
60 a 300 mA / 75 a 250 mA / 0,75 a 2,5 A (especificar)
(Usado em conjunto com sensor toroidal KDT)
Precisão de escala: ± 3%, fundo da escala.
Precisão de repetibilidade: ± 2%, fundo da escala.
Distância máxima entre sensor toroidal e relé: 1m.
Seção mínima recomendada para condutores a serem monitorados pelo toróidal: 1 mm²
Tempo de comutação: 20ms.
Tempo de retorno: 100ms.
Tempo de estabilização térmica: < 30 minutos.
Tempo de energização: < 2s.
Retardo na atuação: 0,1 a 3s.
Inibição inicial: 0 a 15s.
Relés de saída: 2 x 5 A, 250 Vca carga máx. resistiva - reversível

Alimentação (-15% +10%): 110, 220, 380 ou 440 Vca.
Frequência da rede:
Limites fixos: 47 a 53 Hz, 54 a 66 Hz, 57 a 63 Hz, 59 a 61 Hz
Consumo: 3 VA
Tempo de inibição (partida): Ajustável: 0 a 10s.
Tempo de retardo no desligamento: Ajustável: 0 a 10s.
Precisão nos ajustes: ± 2%.
Repetibilidade: 2% fundo de escala.
Histerese: < 2% fundo de escala.
Tempo de comutação: 20ms.
Tempo de retorno: 100ms.
Tempo de estabilidade térmica: < 30 minutos.
Tempo de energização: < 2s.
Relés de saída: 1 ou 2 x 5A, 250 Vca máx. - carga resistiva - reversível.

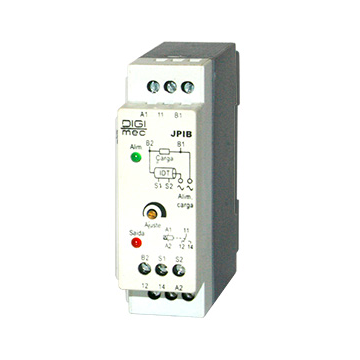

Alimentação (-15% +10%): 110, 220, 380 ou 440Vca.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Entrada: Transformador de corrente IDT 80A (fornecido separado)
Faixa de medição: 0,5 a 80 A, máximo.
Tempo mín. de pulso para supervisão: 80ms.
Tempo de estabilização térmica: < 30 minutos.
Histerese: < 2%, fundo de escala.
Precisão da escala: 2%, fundo de escala.
Precisão de repetibilidade: 2%.
Relés de saída: 5A, 250 Vac máx. carga resistiva - reversível.


Alimentação (-15% +10%): 12 até 220Vca/cc.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Quantidade de sensores: Até 4 grupos de 3 sensores em série.

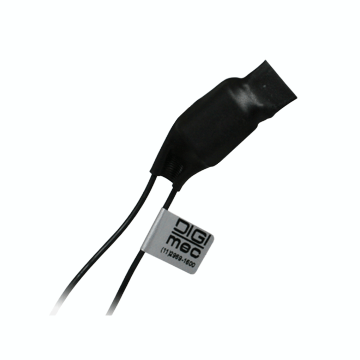

Tipo de sensor: Temperatura tipo Termístores PTC (não fornecido).
Tipo de reset:

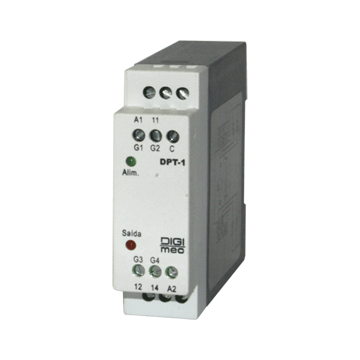

DPT-1 e MPT-1: automático, após a normalização da temperatura.
DPTR-1 e MPTR-1: manual, após a normalização da temperatura.
Entrada reset:
DPTR-1: botão frontal ou remoto (kit remoto não acompanha).
MPTR-1: somente botão frontal.
Histerese: 1%, fundo de escala.
Precisão de repetibilidade: 2%.
Relé de saída: 5A, 250 Vca máx. carga resistiva - reversível.

Tensão média de disparo:
-PRL-1: 1300 Vca.

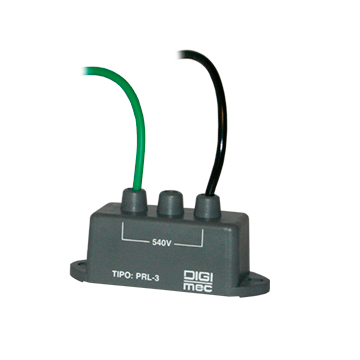

-PRL-3: 2400 Vca.
Pico de disparo: 3,7 kV.
Corrente de descarga nominal (2ms): 5.000 A.
Corrente de descarga máxima: 10.000 A.
Tipo de rede/quantidades de pára-raio:
-PRL-1: 220 Vca - monofásico/1.
-PRL-1: 220 Vca - trifásico ou bifásico/2.
-PRL-3: 380 ou 440 Vca - trifásico/3.
Nível de isolação: 35 kV/mm.
Cabos de ligação: Bitola: 4 mm² Comprimento: 300 mm.
Fabricação: Resina autoextinguível.
Eletrodo: Combinação de aço, cobre e material isolante.

Alimentação (-15% +10%):24, 110, 220, 380 ou 440 Vca/cc.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Histerese:
MPU-1 e MPU-13: não possui.
EPU-1: ajustável 0 a 10%.
Entrada:
Sensor NPN ou PNP (sob consulta).
Escalas:

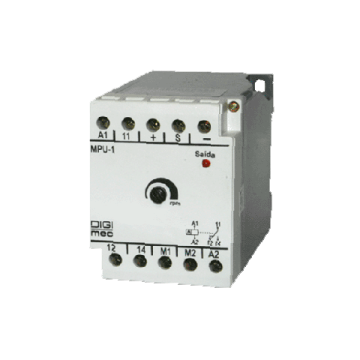

MPU-1 e MPU-13: 5 a 50, 50 a 500, 500 a 3000 ou 3000 a 10000 RPM - ajustável.
EPU-1: 12,5 a 10000 RPM - selecionáveis.
Tempo de inibição:
-MPU-1 e MPU-13: Não possui.
-EPU-1: ajustável de 0 a 20s.
Tempo de estabilização térmica: < 30 min.
Repetibilidade: 2%.
Tempo de retorno: 100 ms.
Relé de saída:
-MPU-1 e EPU-1: 1 reversor.
-MPU-13: 1 reversor e 1NF.
-5 A, máx. em 250 Vca carga resistiva - reversível.

Alimentação (+10% -15%):110 ou 220Vca.
Frequência da rede: 50-60 Hz.
Acondicionamento:
-STRC-4: Caixa patola ABS.
-STRC-7: Encapsulados em espaguete termo retrátil - 16,5mm.
Grau de proteção: IP 67.
Cabos de ligação:
-STRC-4: REALSIL 1 X 1,50mm BR.
-STRC-7: Cabo preto 18 AWG com aproximadamente 260mm.
Temperatura ambiente: 0 a + 50°C.

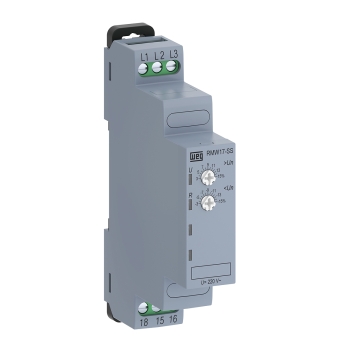

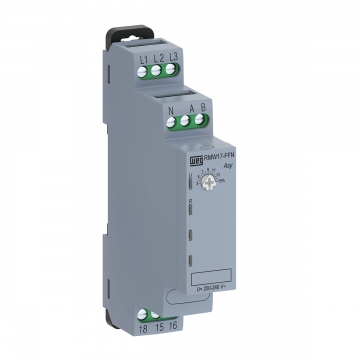

Os relés monitores de tensão RMW17 podem desligar circuitos e acionar dispositivos de segurança, alarmes, de modo a proteger motores, máquinas e equipamentos das falhas ocorridas na rede de alimentação, conforme os padrões ajustados.

RMW17-FF - Falta de fase,
RMW17-FFN - Falta de fase com detecção de neutro,
RMW17-SF - Sequência de fase,
RMW17-FSF - Falta e sequência de fase,
RMW17-FSN - Falta e sequência de fase com detecção de neutro,
RWM17-SS - Subtensão e sobretensão trifásico,
RMW17-SSM - Subtensão e sobretensão monofásico.

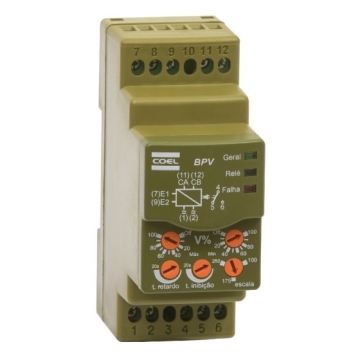

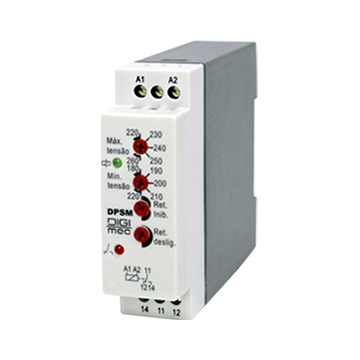

Monitora mínima e máxima tensão em redes monofásicas, permitindo o ajuste das escalas de tensão, tempo de inibição (na partida) e tempo de retardo (no desligamento). Possui uma saída a relé SPDT.

O monitor de tensão modelo BVF foi desenvolvido para supervisão de falta de fase em sistemas trifásicos energizando ou desenergizando o relé de saída quando ocorrer uma falha na rede de distribuição. Pode ser utilizado para acionar alarmes, interromper circuitos de modo a proteger máquinas e equipamentos das falhas ocorridas na rede de alimentação.

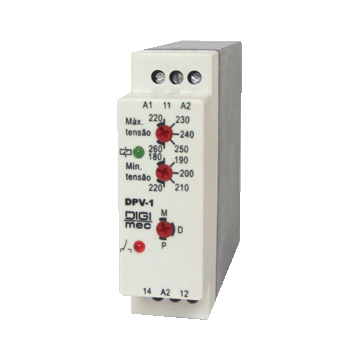

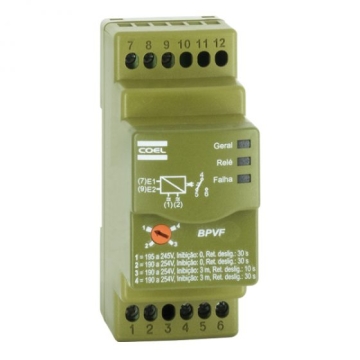

Monitora mínima e máxima tensão em redes monofásicas, com quatro escalas fixas de mínima e máxima tensão, tempo de inibição (na partida) e tempo de retardo (no desligamento). Possui uma saída a relé SPDT.

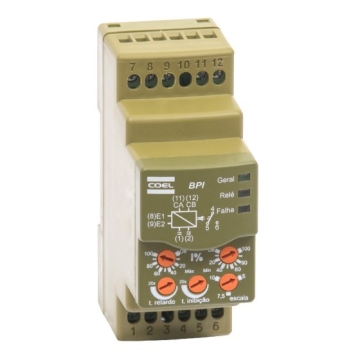

O monitor de corrente monofásico modelo BPI foi desenvolvido para detectar a queda ou a elevação de corrente. Permite monitorar sub ou sobre corrente, com inibição na partida e retardo no desligamento (ajustáveis). O relé de saída permanecerá energizado com o LED vermelho aceso, enquanto a corrente estiver dentro dos parâmetros pré-ajustados.

O monitor de tensão modelo BVD monitora sistemas trifásicos detectando mínima e máxima tensão. O relé de saída trabalha ligado em funcionamento normal, e desligado quando ocorre uma falha. Possui três LEDs para indicação do instrumento energizado, saída ligada e indicação do tipo de falha.

O monitor de tensão modelo BVS foi desenvolvido para supervisão de sequência e falta de fase em sistemas trifásicos energizando ou desenergizando o relé de saída quando ocorrer uma falha na rede de distribuição. Pode ser utilizado para acionar alarmes, interromper circuitos de modo a proteger máquinas e equipamentos das falhas ocorridas na rede de alimentação.

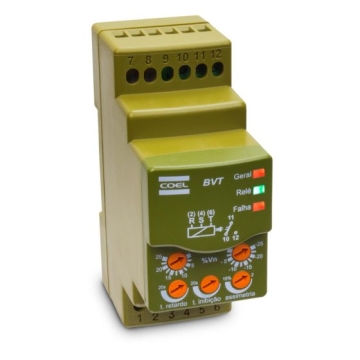

O monitor de tensão modelo BVT monitora sistemas trifásicos detectando falta/sequência de fase, mínima/ máxima tensão e assimetria angular entre as fases, com tempo de inibição (na partida) e tempo de retardo (no desligamento). O relé de saída trabalha ligado em funcionamento normal, e desligado quando ocorre uma falha. Possui três LEDs para indicação do instrumento energizado, saída ligada e indicação do tipo de falha.

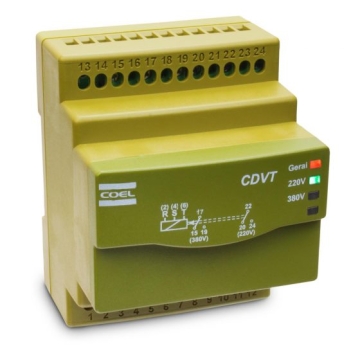

O CDVT é um seletor e monitor de tensão trifásico indicado para ser utilizado em caminhões frigoríficos, equipamentos trifásico portáteis ou quadros elétricos para verificar qual a tensão de entrada e sinalizar através de dois relés SPDT. Monitora mínima e máxima tensão (valores fixos), falta e sequência de fase em redes trifásicas de 220/380 60Hz. Possui três LEDs para indicação do instrumento energizado, saída 1 ligada (220Vca) e saída 2 ligada (380 Vca).
