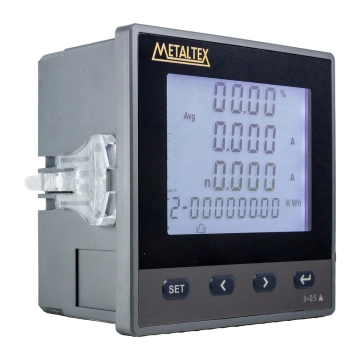

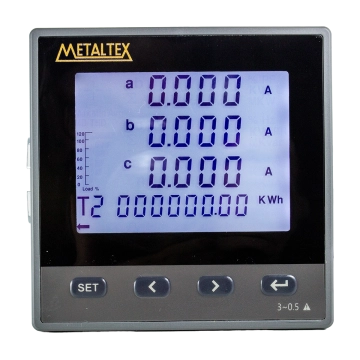

Multimedidor de energia trifásica com função de harmônicas
Frontal 96x96mm com display de LCD
Mede diversas grandezas da rede elétrica, tais como, tensão por fase, corrente por fase,
frequência, potência ativa, potência reativa, potência aparente, fator de potência, energia nos
4 quadrantes, demanda e harmônicas de tensão e corrente (THD)até a 31ª ordem.
Permite medição de redes trifásicas, bifásicas e monofásicas.
Possui interface serial RS485 com comunicação Modbus-RTU.
Pode fazer medição bidirecional, energia entregue e retornada, para aplicações com placas
solares que retornam energia a rede.

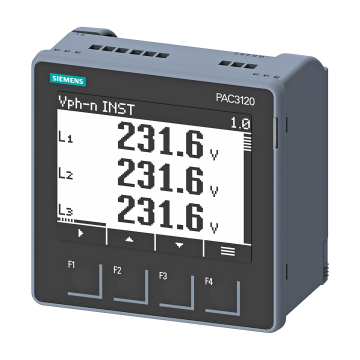

Solução profissional para monitoramento de energia e comunicação.
Medição das principais grandezas, inclusive THD (U e I).
Protocolo de comunicação Modbus TCP (2 portas Ethernet).
Possibilidade de comunicação em PROFIBUS, PROFINET e Modbus RTU com os módulos de expansão.
Interface web integrada (Web server acessado pelo IP do dispositivo.
2 Entradas e 2 Saídas digitais integradas.
Secundário do TC selecionável (1 ou 5A).
Tensão máxima de medição direta: 690/400 VCA.
Disponível em 2 diferentes níveis de tensão de alimentação:
95 até 240 VCA e 110 até 340 VCC 22 até 65 VCC.

Solução especializada para medição precisa de energia.
Medição das principais grandezas, inclusive THD (U e I).
Protocolo de comunicação Modbus RTU (RS-485).
2 Entradas e 2 Saídas digitais integradas.
Secundário do TC selecionável (1 ou 5A).
Tensão máxima de medição direta: 690/400 VCA.
Disponível em 2 diferentes níveis de tensão de alimentação:
95 até 240 VCA e 110 até 340 VCC 22 até 65 VCC.

Ótimo custo benefício para medição digital.
Permite a visualização de até 6 grandezas em uma única tela.
Medição das principais grandezas elétricas.
Protocolo de comunicação Modbus RTU (RS-485).
1 Entrada digital integrada.
Secundário do TC selecionável (1 ou 5A).
Tensão máxima de medição direta: 480/276 VCA.
Tensão de alimentação: 95 até 240 VCA.

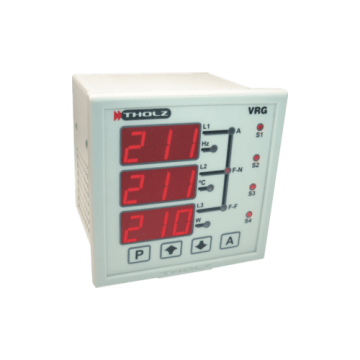

Faixa de medida para tensões de 0 a 600Vca RMS.
Faixa de medida para correntes de 0 a 3,00kA.
Faixa de medida para potências de 0W a 5,4MW.
Faixa de medida para temperatura de 0 a 99,9ºC.
Faixa de medida para frequências de 0 a 99Hz.
4 saídas de alarme a relé de até 5A configuradas  individualmente.

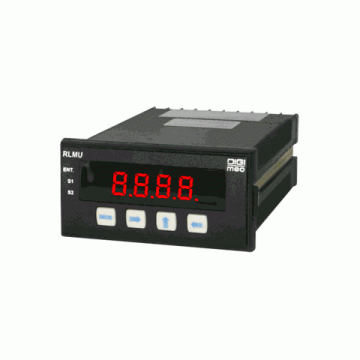

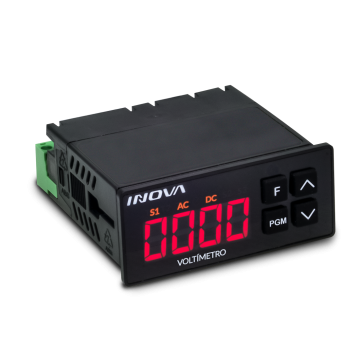

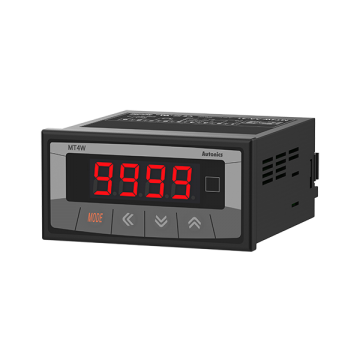

Várias opções de entrada / saída (por modelo).
- Opções de entrada: tensão DC, corrente DC, tensão AC, corrente AC.
- Opções de saída: saída de comunicação RS485, saída serial de baixa velocidade, saída dinâmica BCD, saída de transmissão (4-20 mA CC), saída de coletor aberto NPN / PNP, saída de contato relé (opção padrão: indicador / sem saída).
Entrada máxima: 500 VDC, DC 5A, 500 VAC, AC 5A.
Faixa de exibição: -1999 a 9999.
Função de escala de exibição de alto / baixo limite.
Medição de frequência CA (faixa: 0,1 a 9999 Hz).
Várias funções: monitoramento do valor de exibição de pico, atraso do ciclo de exibição, ajuste de ponto zero, correção do valor de exibição de pico, escala de saída de transmissão fotovoltaica (CC 4-20 mA), etc.
Fonte de alimentação: 12-24 VDC, 100-240VAC.

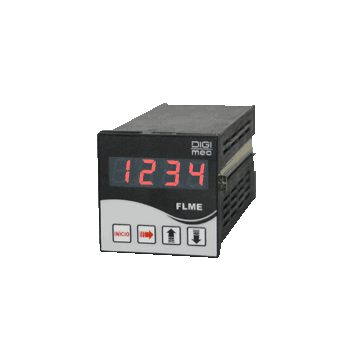

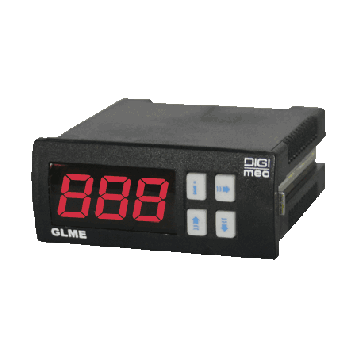

Indicação digital com 4 dígitos (GLME somente 3 dígitos).
Programável pelas teclas frontais.
Memória permanente tipo EEPROM.
Opcionalmente, duas saídas configuráveis e independentes para alarme ou  alarme mais retransmissão de sinal.
Escala ajustável de 0 a 3000.
Ponto decimal/centesimal configurável.

Contador multifuncional.
Funcões: incremento/decremento.
Fator de escala e memória retentiva.
Display de 7 segmentos com 4 dígito.
Frontal DIN 48 x 48mm.

Alimentação: 24, 110 e 220 Vca/cc.
Frequência da rede: 50-60 Hz.
Consumo: 5 VA.
Entradas: Contato seco ou transistor NPN.
Alimentação das entradas: 18 Vcc ± 20 % 30 mA (máx.)
Indicação digital: Display de led.
Altura dos dígitos: 13mm.
Indicação analógica: Dígitos mecânicos.

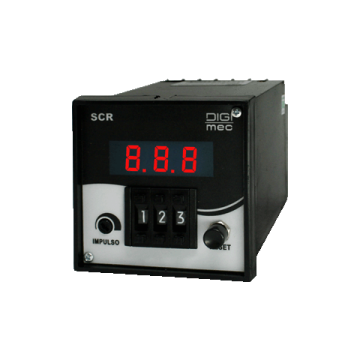

Número de dígitos:
SCR/3: 3 dígitos (digitais e mecânicos).
SCR/4: 4 dígitos (digitais e mecânicos).
Predeterminação das saídas:
SCR/3: ajustáveis de 001 a 999.
SCR/4: ajustáveis de 0001 a 9999.
Tempo de pulso de saída: 0 a 5 segundos (ajustável).
Contagem: Progressiva.
Relé de saída: 5 A, 250 Vca máx. carga resistiva.

Entradas configuráveis para contagem através de sensores npn/pnp ou contato seco.
Duas pré-determinações para acionar os relés de saída.
Tempo de pulso, fator de multiplicação, filtro de entrada de contagem, programáveis.
Contagem progressiva ou regressiva (up/down).
Fácil programação com até 16 modos configuráveis.
Alta precisão.
Memória.
Reset automático ou manual.
Entrada para inibição ou contagem.
Nível de segurança configurável e protegido por senha.

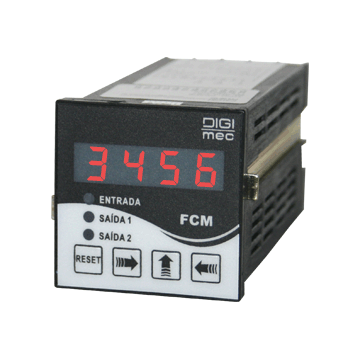

FCM - caixa sistema “plug-in”.

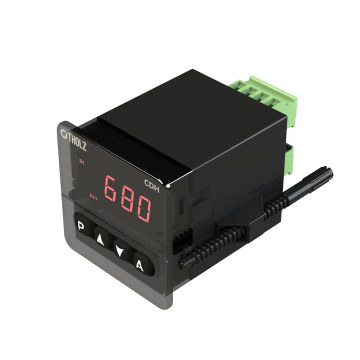

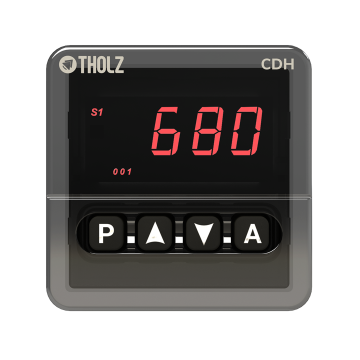

O CDH é um contador digital com preset ajustável e entrada de sinal configurável.

Display de 4 dígitos com sinalizações dedicadas.
Frequência de contagem de até 6kHz.
Pulso de contagem configurável para contato seco, sensor PNP ou sensor NPN.
Fator de correção e multiplicação de pulsos.
Reset via teclado, automático ou remoto.
Alimentação 12Vcc para sensores.
Filtro digital para entrada de pulso.
Saída a relé de 5A configurável para atuar durante ou após a contagem.
Opção de modelo com alimentação 90~240 VCA ou 12~24 VCC/VCA.

Entradas configuráveis para contagem através de sensores npn/pnp ou contato seco.
Uma predeterminação para acionar o relé de saída, ajustável de 1 à 9999 impulsos.
Fator de multiplicação, ponto decimal e filtro de entrada de contagem, programáveis.
Contagem progressiva ou regressiva programável.
Fácil programação pelas teclas frontais.
Dois displays a leds de alta luminosidade, um indicando a contagem e outro a predeterminação.
Alta precisão.
Memória.
Reset manual ou automático com opção de tempo de pulso e conta/não conta durante o reset.

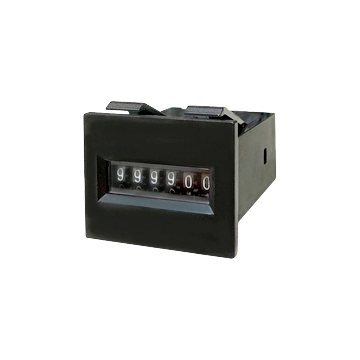

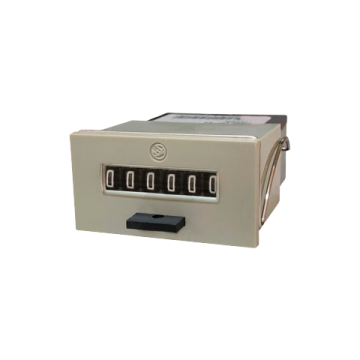

6 (seis) dígitos.
Modelos para tensão alternada ou contínua.
Não necessita de alimentação auxiliar.
Dimensional compacto.
Baixo custo.
Total imunidade a ruídos de natureza elétrica.

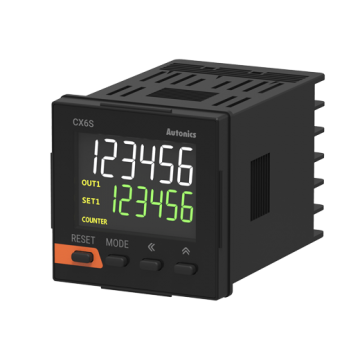

Características comuns

Display LCD com caracteres PV brancos fáceis de ler
Tipo de entrada: entrada de tensão (PNP) / entrada sem tensão (NPN) selecionável (através da parametrização), tipo de entrada de tensão universal disponível
Tempo de saída de uma vez: 0,01 a 99,99 segundos (em incrementos de 0,01 segundos)
Tamanho compacto de comprimento traseiro (64,5 mm)

Funções do Contador

Faixa de ajuste do valor de pré-escala: 0,00001 a 99999,9
Vários modos de entrada / saída (11 modos de entrada, 11 modos de saída)
Definir a função de ponto inicial
Modo de exibição de contagem total: exibe a contagem atual e a contagem agregada simultaneamente

Funções de temporizador

Vários modos de saída (15 modos de saída)
Intervalo de definição do tempo: 0,001 segundo a 99999,9 horas
Defina o tempo de saída para o recurso 0).

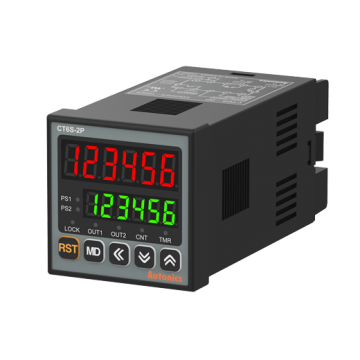

Unidade integrada de contador / temporizador para aplicações de contagem e temporização.
Comunicação RS485 (Modbus RTU) (modelos de comunicação).
Tempo de saída de um disparo: 0,01sa 99,99s.

Funções do contador

Vários modos de entrada / saída (9 modos de entrada, 11 modos de saída).
Faixa de valores de pré-escala:
modelos de 6 dígitos: 0,00001 a 99999,9.
modelos de 4 dígitos: 0,001 a 999,9.
Função de contagem de lotes, definir a contagem de pontos de início (valor).

Funções do temporizador

Vários modos de saída (11 modos de saída).
Faixa de ajuste de tempo:
modelos de 6 dígitos: 0,001 seg. A 99999,9 horas.
Modelos de 4 dígitos: 0,001 seg. A 9999 h.
Definir o tempo de saída para 0 suportado.
Função de memória temporizada (apenas modelos de indicador

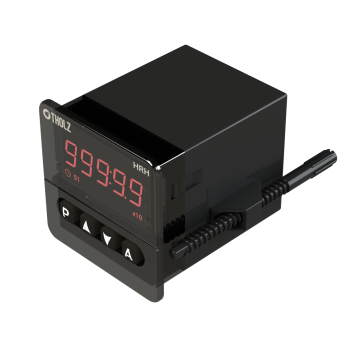

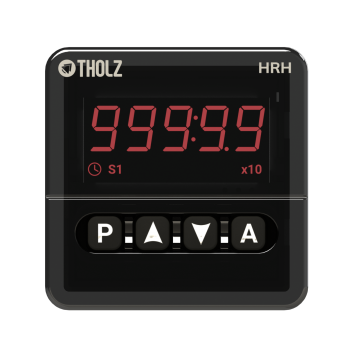

Horímetro pré-ajustável de 5 dígitos com horas e minutos.
Alimentação: 80~250 Vca ou 24 Vcc/Vca* .
Contagem de 1 a 99999 horas.
Caixa 75 x 33 x 67 mm.
Possui memória para falta de energia.

Saída a relé de 5A;
Conexões de engate rápido;
Pulso de início por contato seco ou sensores PNP/NPN;
Reset externo ou por tecla frontal;
Display de 5 dígitos com sinalização dedicada que permite a exibição de longos períodos transcorridos;

Contador, horímetro e tacômetro digital - 48x24mm.
Possui bateria interna (não requer alimentação externa.
Tela com luz de fundo com alimentação em 24V.
Terminal tipo parafuso .

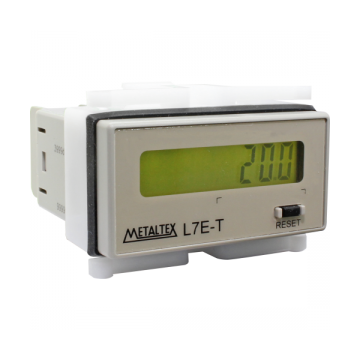

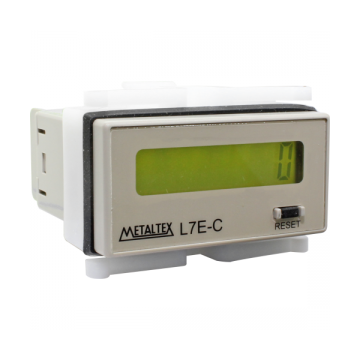

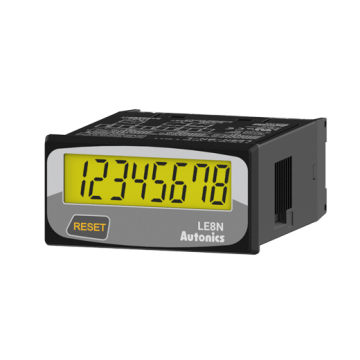

Indicador de cristal líquido com 8, 7 ou 5 dígitos.

Tamanho compacto: DIN W 48 x A 24 x L 54 mm.
Display LCD com tamanho de caracteres de 8,7 mm.
Modelos de luz de fundo disponíveis.
Vários intervalos de ajuste de tempo.
Tipos de sinais de entrada: entrada sem tensão, entrada de tensão, entrada de tensão universal AC / DC.
Bateria de lítio embutida (opera sem fonte de alimentação externa).
Tipo de terminal de parafuso (com tampa de proteção do terminal).
Estrutura de proteção IP66 (padrão IEC).

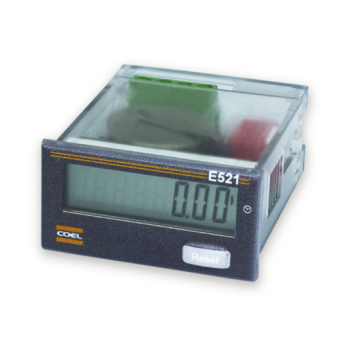

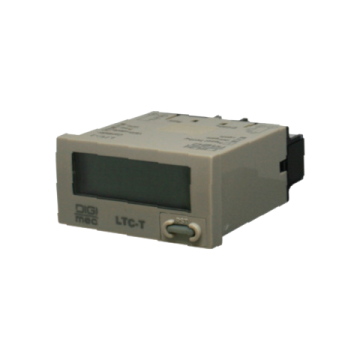

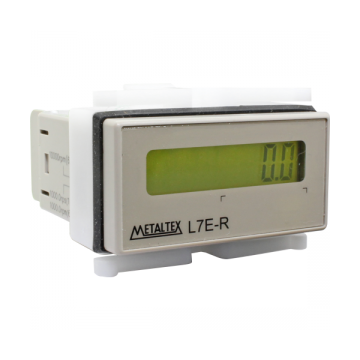

Display a cristal líquido
7 (sete) dígitos
Escalas selecionáveis: 3999d23.9h ou 999999.9h
Não necessita de alimentação auxiliar
Memória para 5 anos com bateria de Lithium
Reset remoto e frontal

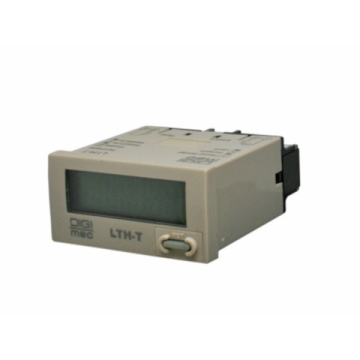

Totalização por contato seco (LTH-S) ou por tensão (LTH-T)

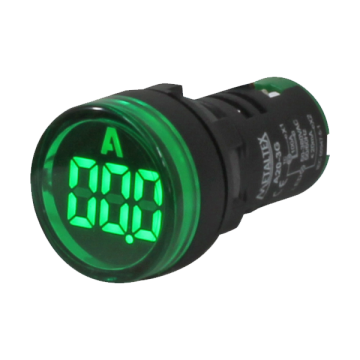

Amperímetro digital de 3 digitos.
Para medições de corrente alternada até 99,9A.
Acompanha transformador de corrente.
Tensão de alimentação de 50 a 380VCA.
Disponível nas cores verde e vermelha.
Dimensões: 29,5x51mm.

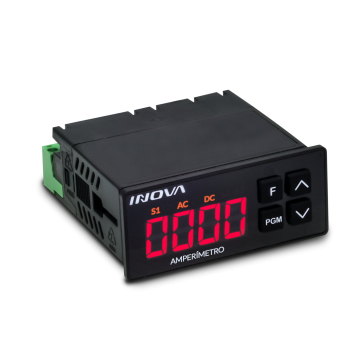

Indicador Universal RPM, A, V, m/min, m/seg, bar, graus com saída para ALARME
Alimentação: 85 a 250VAC (50~60Hz), ou 12 VAC/VCC ou 24 VAC/VCC (conforme pedido).
Temperatura de operação e Armazenamento: -10°C a 60°C.
Faixa de medição para corrente AC: 0-10A (direto).
Faixa de medição para corrente DC: 0-10A.
Faixa de medição para tensão DC: 0-300mV.
Saídas: 01 saída a relé 5A - 220VCA.
Caixa 75 x 33 x 67 mm.

Entrada de corrente configurável para transformadores de corrente de até 3000A (Amperes).
Exibição de corrente com precisão decimal para TC’s de até 1000A.
Armazenamento e exibição de correntes máximas medidas durante o período de funcionamento do equipamento.
Alarme configurável com 4 modos de funcionamento: inferior, superior, dentro da faixa e fora da faixa.
Saída a relé de 5A para alarme.
Alimentação de 90~240VCA.

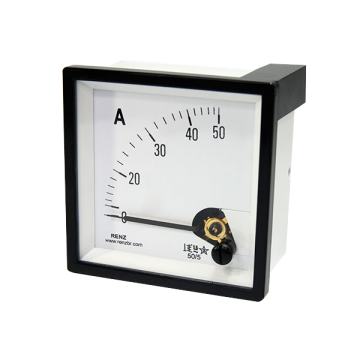

Caixa de termoplástico preto.
Visor de acrílico cristal.
Escala em aço galvanizado, na cor branca.
Amortecimento de ponteiro entre 5 a 7 segundos.
Fixação pelo sistema rápido - duas presilhas são colocadas em dois pinos fixos na caixa.
Sistema de ferro móvel.
Medição em corrente alternada.
Classe de exatidão de 5% no final da escala.
Frequência de 50...60 Hz.
Tensão de prova de 2 kV.
Consumo aproximado de 1,0 a 2,5 VA.
Indicação a partir de 30% da escala.

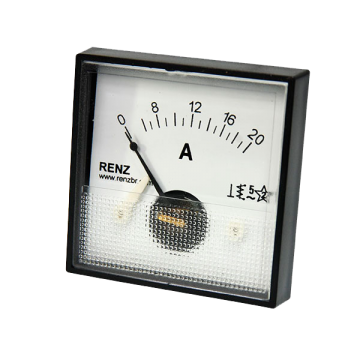

Caixa de termoplástico branco.
Fundo de termoplástico preto.
Moldura frontal de termoplástico preto.
Visor de acrílico.
Escala em aço galvanizado, na cor branca.
Amortecimento de ponteiro em silicone.
Temperatura de trabalho entre -10°C a +50°C.
Mancais com safira e anti-choque para proteção de impactos mecânicos.
Posição de montagem normal em 2d.
Fixação através de duas cantoneiras de termoplástico acopladas a dois parafusos fixos no fundo.
Deflexão do ponteiro em 90°.
Índice de Proteção IP-54 (sob consulta).
Sistema de ferro móvel.
Medição em corrente alternada.
Classe de exatidão de 1,5% no final da escala.
Frequência de 50...60 Hz.
Tensão de prova de 2 kV.
Consumo aproximado de 1,0 a 2,5 VA.
Bobina envolta em blindagem de aço contra influência de campos magnéticos externos.


Caixa de termoplástico preto.
Visor de acrílico cristal.
Escala em aço galvanizado, na cor branca.
Amortecimento de ponteiro entre 5 a 7 segundos.
Fixação pelo sistema rápido - duas presilhas são colocadas em dois pinos fixos na caixa.
Sistema de ferro móvel.
Medição em corrente alternada.
Classe de exatidão de 5% no final da escala.
Frequência de 50...60 Hz.
Tensão de prova de 2 kV.
Consumo aproximado de 1,0 a 2,5VA.
Indicação a partir de 30% da escala.

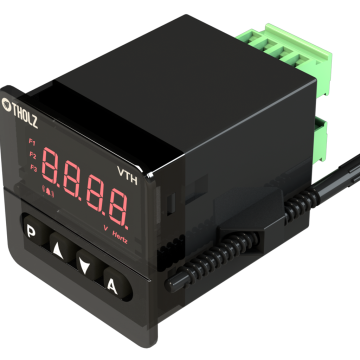

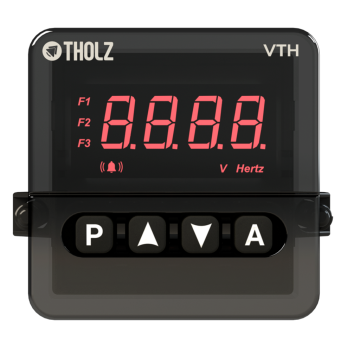

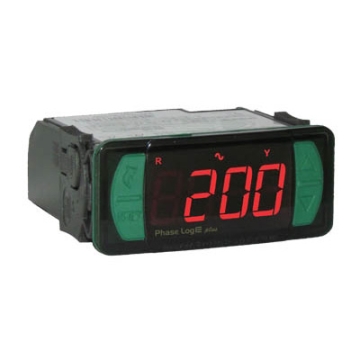

Medição de tensões entre 0 e 600VCA;
Exibição de tensão com precisão decimal;
Armazenamento e exibição de tensões máximas medidas durante o período de funcionamento do equipamento;
Medida de frequência de até 100Hz (Hertz) em todas as fases;
Alarme para falta de fase com nível de tensão ajustável;
Alarme para sequência de fase incorreta;
Alarme de monitoramento da tensão configurável com 4 modos de funcionamento: inferior, superior, dentro da faixa e fora da faixa;
Saída a relé de 5A para alarme;
Alimentação de 90~240VCA.

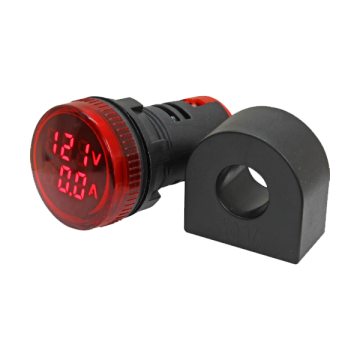

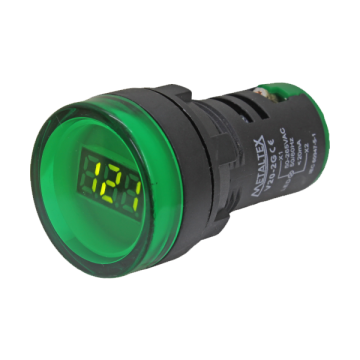

Voltímetro e amperimetro digital de 3 dígitos.
Mede tensões desde 50 até 265VCA 50/60Hz e corrente de até 100A.
Transformador de corrente incluso.
Modelos na cor vermelha e verde.
Furo de montagem 22mm.

Voltímetro digital de 3 dígitos.
Mede tensões de 50 até 265VCA 50/60Hz.
Modelos na cor vermelha e verde.
Furo de montagem 22mm.
Dimensões: Ø29,5 x 50,8mm.

Indicador Universal RPM, A, V, m/min, m/seg, bar, graus com saída para ALARME
Alimentação: 85 a 250VAC (50~60Hz), ou 12 VAC/VCC ou 24 VAC/VCC (conforme pedido).
Temperatura de operação e Armazenamento: -10°C a 60°C.
Faixa de medição de tensão AC: 0-750V.
Faixa de medição de tensão DC: 0-1000V.
Saídas: 01 saída a relé 5A - 220VCA.
Caixa 75 x 33 x 67 mm.

Caixa de termoplástico branco.
Fundo de termoplástico preto.
Moldura frontal de termoplástico preto.
Visor de acrílico.
Escala em aço galvanizado, na cor branca.
Amortecimento de ponteiro em silicone.
Temperatura de trabalho entre -10°C a +50°C.
Mancais com safira e anti-choque para proteção de impactos mecânicos.
Posição de montagem normal em 2d.
Fixação através de duas cantoneiras de termoplástico acopladas a dois parafusos fixos no fundo.
Deflexão do ponteiro em 90°.
Índice de Proteção IP-54 (sob consulta).

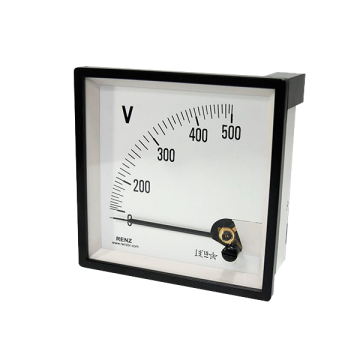

Sistema de ferro móvel.
Medição em corrente alternada.
Classe de exatidão de 1,5% no final da escala.
Frequência de 50...60 Hz.
Tensão de prova de 2 kV.
Consumo aproximado de 1,0 a 2,5 VA.
Bobina envolta em blindagem de aço contra influência de campos magnéticos externos.

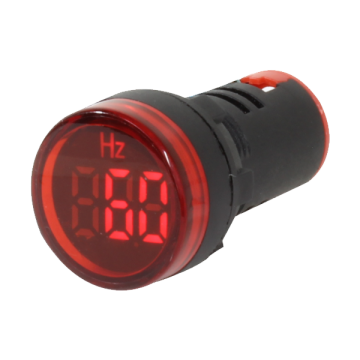

Frequencímetro digital 22mm de 3 digitos para montagem em painel.
Alimentação de 50 a 380VCA.
Disponível nas cores verde e vermelha.

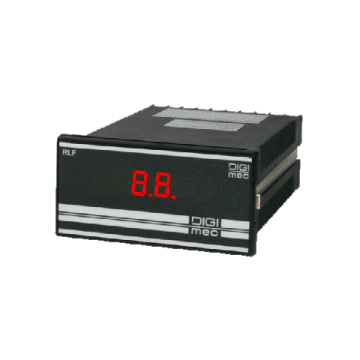

Alimentação (+10% -15%): 110 ou 220 Vca.
Frequência da rede: 50 ou 60 Hz.
Consumo: 5 VA.
Temperatura ambiente: de 0 a +50ºC
Altura dos dígitos: 8, 10 e 13mm.
Precisão: 0,5%.
Escalas padrões: 47 a 63 Hz.

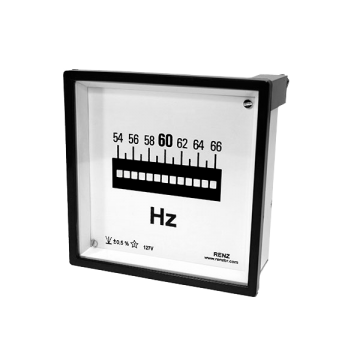

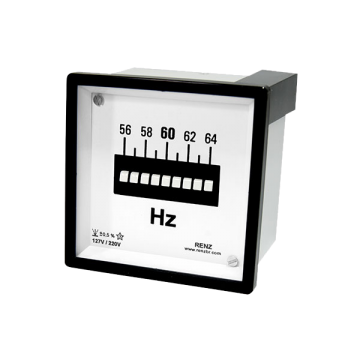

A bobina é longitudinal em relação às lâminas.
Lâminas de aço temperado e calibradas cada uma à ressonância indicada na escala.
Classe de exatidão de 0,5%.
A frequência é de 50 ou 60 Hz.
O intervalo de frequência entre as linguetas é de 0,5 Hz.
Tensão de prova de 2 kV.
A alimentação pode ser em 110, 220, 380 ou 440 Vca, ±10%.
O modelo LV-72 tem 9 lâminas e o LV-96 tem 13 lâminas.

Sistema de bobina móvel com PCI.
Medição em tensão alternada e alimentação de 220V.
Classe de exatidão de 1,0% no final da escala.
Tensão de prova de 2 kV.
Bobina envolta em blindagem de aço contra influência de campos magnéticos externos.

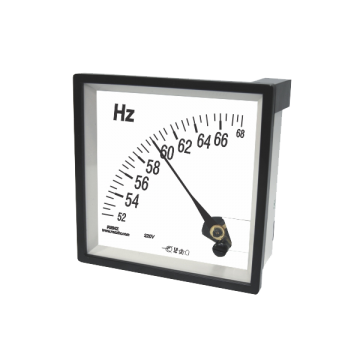

Range de 52 Hz á 68 Hz.
Tensão de prova de 2 kV.
Consumo aproximado de 1,0 VA.

Display a cristal líquido
8 (oito) dígitos
Contagem com intervalo de 0 a 99999999
Dupla velocidade de entrada: 30 Hz a 1 kHz (exceto para LTC-T)
Não necessita de alimentação auxiliar
Memória para 5 anos com bateria de Lithium
Reset remoto e frontal (habilitado ou desabilitado)
Totalização por contato seco (LTC-S) ou por tensão (LTC-T)

Menu configurável.
Dados armazenados na falta de energia.

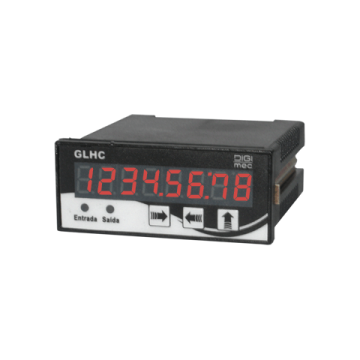

Display a LED vermelho de alta luminosidade.
8 dígitos
Bloqueio de acesso por senha.
Bases de tempo: Horas: minutos / horas. Minutos : segundos / Horas .
Totalização por contato seco ou tensão.
Totalizador progressivo ou regressivo.
Alarme predeterminado.
Modo reset: sem reset, reset frontal, reset remoto, reset frontal e remoto.
Reset: alarme, alarme e totalizador.

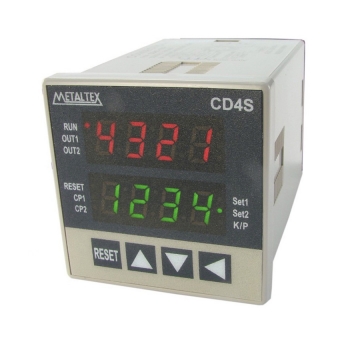

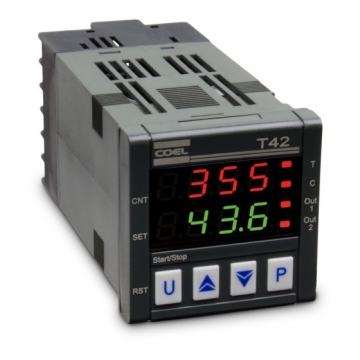

TEMPORIZADOR:
Seis lógicas de operação.
Cinco bases de tempo.
Pré determinações de tempo ajustáveis.

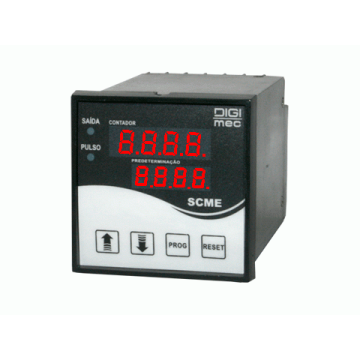

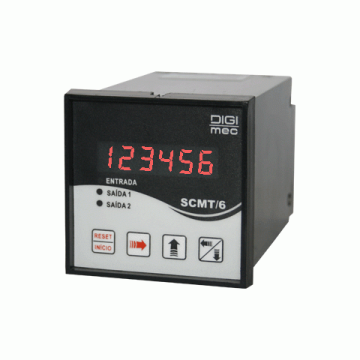

CONTADOR:

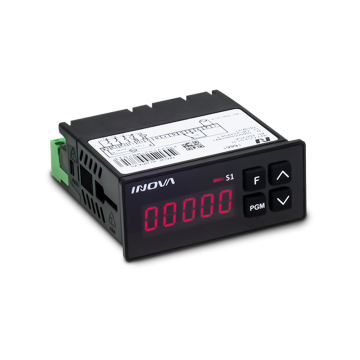

Entradas NPN ou PNP. Contagem UP/Down.
Alimentação para sensores em 24 Vcc/50 mA.
Pré-determinações ajustáveis.
Duas entradas tipo NPN para contato seco ou sensor: configuráveis para contagem unidirecional, quadratura ou add / sub (encoder).

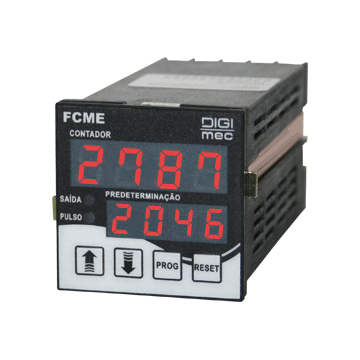

CONTADOR/TOTALIZADOR:
Entradas NPN ou PNP.
Contagem UP/Down.
Alimentação para sensores em 24 Vcc / 50 mA.
Totalização de contagem de unidades ou lotes.
Duas entradas tipo NPN para contato seco ou sensor: configuráveis para contagem unidirecional, quadratura ou add / sub (encoder). (encoder).

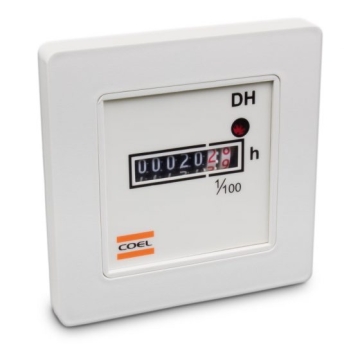

Alimentação (+10 % -15 %): 6 a 80Vcc, 24, 48, 110 e 220 Vca.
Frequência da rede:
60 Hz (fixo para 48 V).
50, 60 Hz (especificar quando: 24, 110 ou 220 V).
Consumo: 1,2 VA.

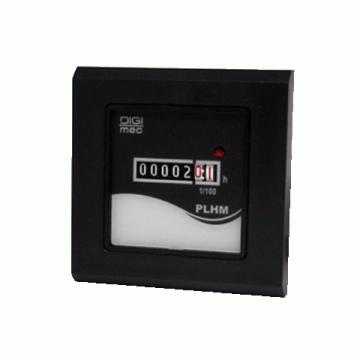

Indicação digital: Roletes mecânicos.
Número de dígitos: 7 (sete) dígitos.
Altura dos dígitos: 4mm.
Precisão: + 0,1 do valor indicado.
Ponto decimal: 2 casas decimais (centésimos de horas).
Leitura máxima: 99999,99h.

Alimentação (-15% +10%): 24, 48, 110 até 220 Vca/cc.
Frequência da rede: 50-60 Hz.
Consumo: 3 VA.
Altura dos dígitos: 13mm.
Número de dígitos: 3.
Entrada (Normas ITS-90 ASTM E 230):
Termopares: (J) -50 a 750°C, (K) -50 a 999ºC.
Termoresistência: (Pt-100) -100 a 600ºC.
Precisão (a 25 °C): ± 0,5% ( da faixa do sensor especificado ) ± 1 dígito.
Temperatura ambiente: 50ºC máxima.
Alarmes: Programáveis entre 20 modos de atuação.
Saídas dos alarmes: Relés 5A-250 Vca (carga resistiva).
Ação dos relés: ON-OFF com histerese ajustável.
Indicação das saídas de alarmes: Led vermelho (acesso = saída energizada).

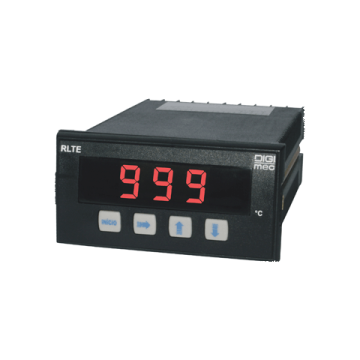

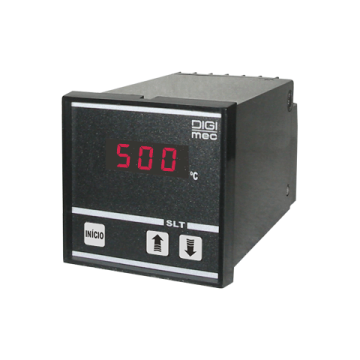

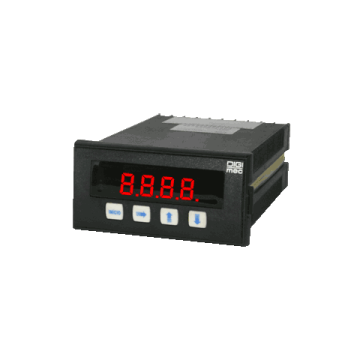

Alimentação (-15% + 10%): 110, 220, 380 ou 440 Vca.
Frequência da rede: 50 ou 60 Hz.
Consumo: 3 VA
Altura dos dígitos: 8mm, 10mm e 13mm.

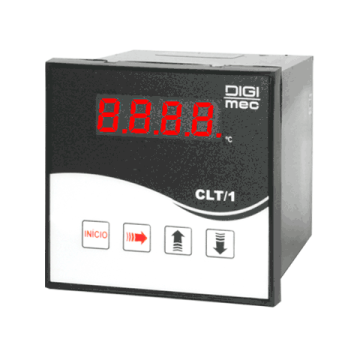

Número de dígitos: 3 ou 4.
Precisão: 0,5% do fundo de escala ±1 dígito em qualquer valor de medição

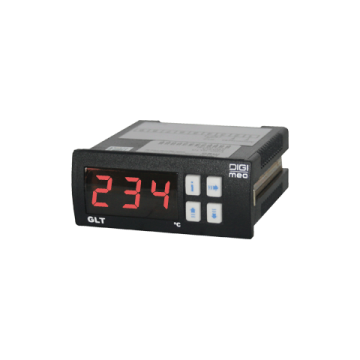

Escalas padrões: J (-50 a 750ºC) , K (-50 a 1300ºC) (-50 a 999ºC para GLT) e Pt-100 (-100 a 600ºC).
Temperatura ambiente: 50°C máxima.

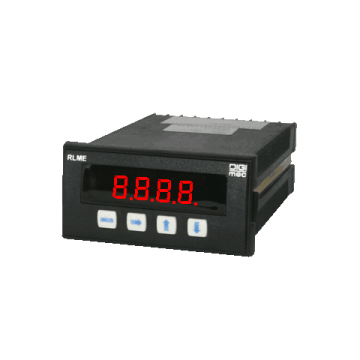

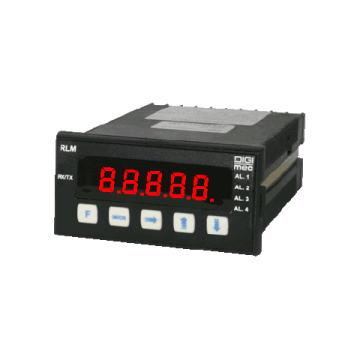

Entrada universal configurável: termopares, termoresistências, tensão, corrente.
Fonte para alimentação de sensores ou transmissores.
Função memória, memória alta, memória baixa, relativa, reset de máxima, mínima, liga, desliga relés de alarmes, tara, raiz quadrada e linearização.
Display com 5 algarismos podendo indicar unidades de engenharia.
Retransmissão isolada do PV.
4 saídas à relé configuráveis.
Entrada digital / tecla de função configuráveis.
Comunicação serial MODBUS RTU - RS-485.
Alimentação por fonte chaveada 22-60 Vcc / 20-48 Vca ou 90-240 Vca / 50-60 H.

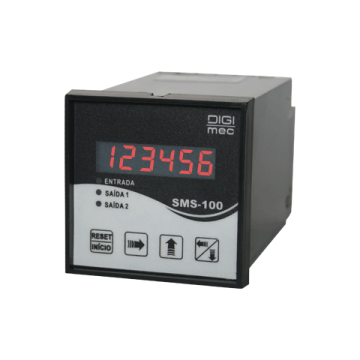

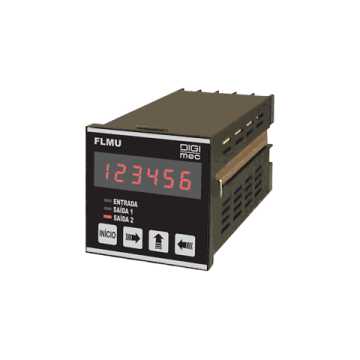

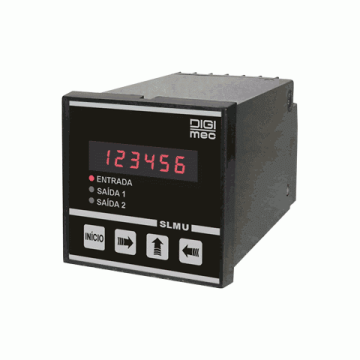

Faixa de frequência: de 0,1 RPM (= 6 RPH =período de 10 minutos) até 10Khz.
2 saídas a relé para alarmes configuráveis.
Display com 6 algarismos.
Fator de multiplicação ajustável de 0,00001 até 999999.
Ponto decimal configurável.
Memória permanente EEPROM.
Programável pelas teclas frontais.
Nível de segurança protegido por senha.

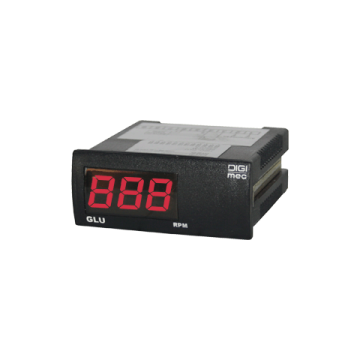

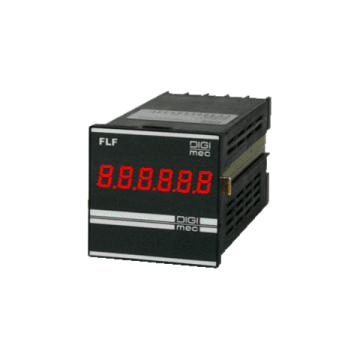

Faixa de frequência: de 0,1 RPM (= 6 RPH =período de 10 minutos) até 10Khz.
Display com até 6 dígitos (GLU = 4 dígitos).
Memória permanente EEPROM.

Totalização progressiva
Display LCD multi-indicativo de fácil visualização com 8 dígitos
Leitura permanente (não requer alimentação externa)
Memória com bateria de Lithium para 5 anos
Totalização por tensão ou contato seco
Reset remoto por tensão ou contato seco
Reset frontal
Resolução de 36 segundos (1/100 horas) para totalizador de horas
Configuração de funções através de DIP switches
Alta imunidade a interferências
Caixa em ABS V0 padrão DIN 25 x 48 mm

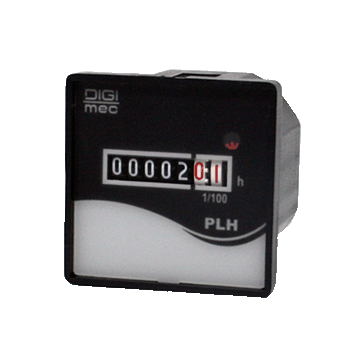

Totalização progressiva.
Indicação de 7 dígitos com 4 mm de altura
Não possui reset.
Alta imunidade a interferências.
Resolução de 36 segundos, 1/100 horas para alimentação 110, 220 e 24 Vca.
Resolução de 6 minutos, 1/10 horas para alimentação 10 a 80 Vcc.
Alimentação: 10 a 80 Vcc, 24, 110 ou 220 Vca (especificar).
Frequência da rede para modelos com alimentação 110 ou 220 Vca: 50 ou 60 Hz (especificar).
Frequência da rede para modelo com alimentação 24 Vca: 60 Hz
Montagem com fixação em porta de painel com dimensões 48 x 48 mm.

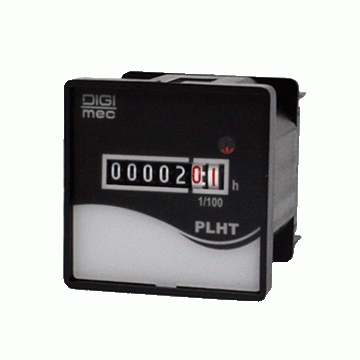

Totalização progressiva.
Indicação de 7 dígitos com 4 mm de altura.
Não possui reset.
Alta imunidade a interferências.
Resolução de 36 segundos, 1/100 horas para alimentação 110, 220 e 24 Vca.
Resolução de 6 minutos, 1/10 horas para alimentação 10 a 80 Vcc.
Alimentação: 10 a 80 Vcc, 24, 110 ou 220 Vca (especificar).
Frequência da rede para modelos com alimentação 110 ou 220 Vca: 50 ou 60 Hz (especificar).
Frequência da rede para modelo com alimentação 24 Vca:  60 Hz.
Montagem com fixação em porta de painel com dimensões 48 x 48 mm.

Alimentação 100 a 240 Vca; 24 Vca/Vcc ou 12 Vca/Vcc
Tempos disponiveis: 9999 horas / 99 horas 59 min, / 99 min 59 seg.; 99 seg. 99 cent.
2 entradas digitais NPN/PNP configuráveis ou contato seco livre de tensão.
2 Relés SPDT 8A-AC1 @250 VCA.

Alimentação direta: 100 - 240Vac.
Tensão de monitoramento:  80 a 280Vac (versões diferentes para 50 ou 60Hz).
Corrente de monitoramento: 0 a 5A sem TC e 0 a 1000A com TC*.
Dimensões:  71 x 28 x 71mm.
Temperatura de operação: 0° a 50°C.
Umidade de operação: 10 a 90% UR (sem condensação).
Resolução:
Tensão: 1Vac para toda faixa.

Corrente:
0.01A entre 0 e 10A.
0.1A entre 10A e 100A.
1A entre 100A e  1000A.

Potência Aparente (também válido para Potência Ativa, em W, e Potência Reativa positiva, em VAr):
0.01VA entre 0 e 10VA.
0.1VA entre 10VA e 100VA.
1VA entre 100VA e  1000VA.
10VA entre 1kVA e 10kVA.
100VA entre 10kVA e 100kVA.
1kVA entre 100kVA e 280kVA.

Potência Reativa negativa (Fator de potência capacitivo, ver item 7.2):
0.1VAr entre 0 e -10VAr
1VAr entre -10VAr e -100 VAr.
100VAr entre -100VAr e -10kVAr.
1kVAr entre -10kVAr e -100kVAr.
100kVAr entre -100k e -280kVAr.

Energia:
0.01VAh entre 0 e 10VAh.
0.1VAh entre 10VAh e 100VAh.
1VAh entre 100VAh e 1000VAh.
10VAh entre 1kVAh e 10kVAh.
100VAh entre 10kVAh e 100kVAh.
1kVAh entre 100kVAh e 1000kVAh.
10kVAh entre 1MVAh e 10MVAh.
100kVAh entre 10MVAh e 100MVAh.
1MVAh entre 100MVAh e 1000MVAh.
10MVAh entre 1GVAh e 10GVAh.
100MVAh entre 10GVAh e 100GVAh.
1GVAh entre 100GVAh e 999GVAh.

Alimentação elétrica:
Phaselog E: 90~240Vac (50/60 Hz)
Phaselog EL: 12Vdc/350mA.
Tensão de controle:
90 a 600V (tensões de fase).
90 a 600V (tensões de linha).
Frequências de controle: 35 Hz a 80 Hz.
Frequência de amostragem: 7 Khz.
Erro (25ºC): <1% do fundo de escala.
Resolução: 1 Vac em toda a faixa.
Corrente Máxima: 3A / 250Vac.
Temperatura de operação: 0 a 50°C.
Umidade de operação: 10 a 90% UR (sem condensação).
Tempo mínimo p/ abertura do relé em caso de falha: 1 segundo.

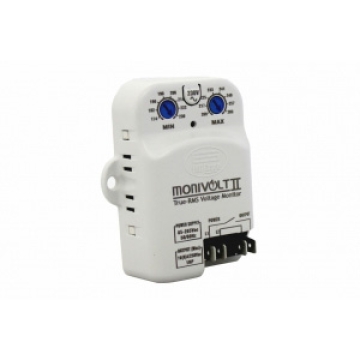

Alimentação: 85~265Vac.
Tensão de controle:
Monivolt II 115V: 85~152Vac.
Monivolt II 230V: 174~265Vac.
Resolução: 1V.
Temperatura de operação: 0 a 50°C.
Umidade de operação: 10 a 90% (sem condensação).
Corrente máxima: 16(8) A / 250Vac 1HP.

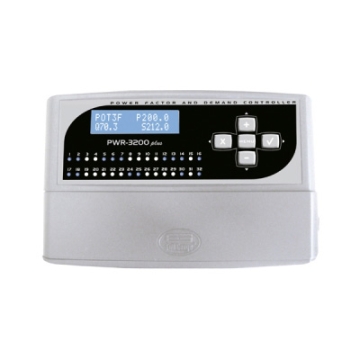

Alimentação: 90 ~ 264 Vac ± 10% (50/60Hz)
Faixa de leitura de tensão: 50 a 500Vac (50/60Hz)
Faixa de leitura de corrente: 5A (Expansível com TC externo)
Comandos:
Alarmes: Dois relés NF (máx 3A)
Saídas de controle:  30 relés de estado sólido NA (20~250Vac / máx125mA)**
Dimensões (LxAxP): 220x134x54mm
Temperatura de operação: 0 a 40°C- Umidade de operação: 10 a 90%UR (sem condensação)

**Acionamentos com os relés de estado sólido apenas com tensão alternada (Vac).

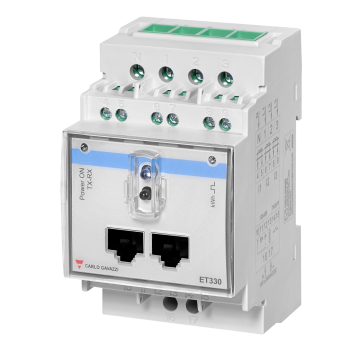

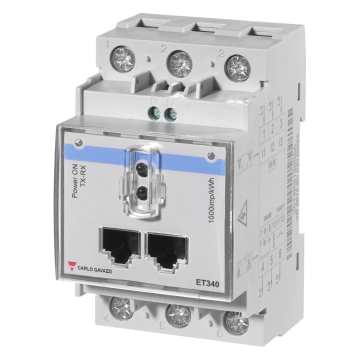

Entradas de tensão: 120 a 230 V LN, 208 a 400 V LL, 5 (65) A.
RS485 Modbus RTU.
Com e sem display

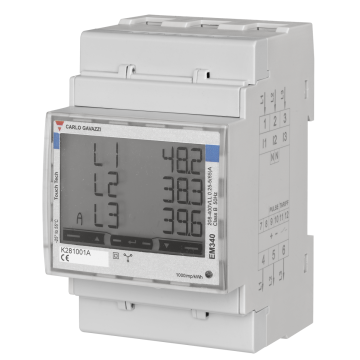

Entradas de tensão: V LN 400 a 480 V LL, 5 (6) A.
RS485 Modbus RTU.
Com e sem display.
