FABRICANTES » WEG » Sensores

Estão disponíveis dois modelos: a versão H5, com tensão de alimentação de 10-30 V CC, e a versão M5, que é interligada diretamente no relé de segurança, não necessitando de fonte de alimentação externa.

Para garantir a segurança, os sensores magnéticos H5 e M5 só podem trabalhar em conjunto com o seu respectivo atuador codificado ASSH5 / ASSM5, interligados a relés de segurança WEG, modelos CPA-D / CP-D ou similares, de forma a evitar possíveis falhas.

Modelos disponíveis com saída digital tipo PNP ou NPN

Tamanhos M12, M18 e M30.
Face saliente ou faceada;
Distância de comutação entre 2 até 25 mm (de acordo com o tamanho).
Com cabo ou com conector M12- 4 vias.

Detecção Alumínio:

Tamanhos M50 e M70.
Face saliente.
Distância de comutação entre 10 e 15 mm (de acordo com o tamanho).
Com cabo.

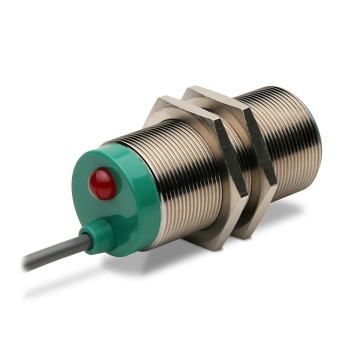

Corpo metálico cilíndrico com rosca
Modelos corrente contínua e alternada: Cabo e conector M12.
M18, DC, cabo, conector
M30, M36, AC, DC, cabo, conector

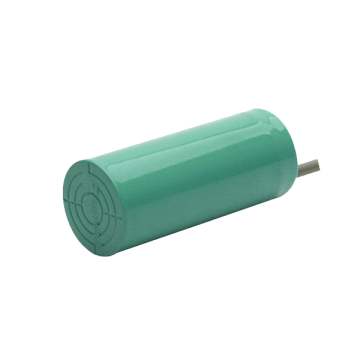

Corpo plástico cilíndrico sem rosca
Modelos corrente contínua e alternada: Cabo e conector M12.
Modelos corrente contínua - especial para controle de nível: Engate para mangueira.
ø30, AC, DC, Cabo, conector e engate para mangueira.

Funcionam em quaisquer condições de ambiente
Acionamento sem contato físico
Chaveamento eletrônico totalmente em estado sólido
Alta durabilidade
Manutenção praticamente inexistente
Alta velocidade

Os elementos de emissão e recepção infravermelho estão montados justapostos em um mesmo conjunto óptico, direcionados para a face sensível do sensor. Os raios infravermelhos emitidos pelo transmissor, refletem sobre a superfície de um objeto e retornam em direção do receptor, a uma distância determinada (distância de comutação) que provoca o chaveamento eletrônico, desde que o objeto possua uma superfície não totalmente fosca.

É formado pelo dispositivo emissor de luz e receptor montados no mesmo conjunto. Neste caso o feixe de luz emitido é refletido em uma superfície refletora e retorna ao ponto de origem, atingindo o receptor que está ao lado do emissor.

É formado por dois sensores ópticos alinhados: o dispositivo emissor de luz (EO) colocado frontalmente e alinhado ao dispositivo receptor (RO).

Cor: Branco
Potência: 100w
Voltagem: Bivolt
Outras Informações: Detecção de 8 metros
Ângulo de abertura: 120º
Com sensor de movimento: Sim
