FABRICANTES » WEG » CLPs

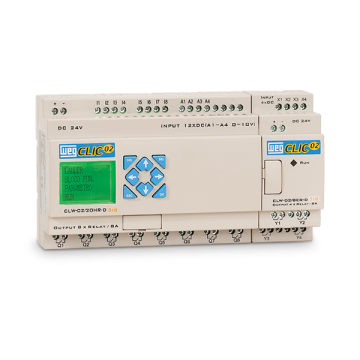

Tensão de alimentação 12VCC, 24VCC ou 110-220VCA (50/60 Hz).
Unidades básicas disponíveis com 10, 12 e 20 pontos de entradas e saídas digitais e 2 ou 4 pontos de entradas analógicas (0-10VCC/12 bits).
Expansão de módulos de entradas e saídas digitais (relé ou transistor), analógicas ou Pt-100.
Saídas digitais a relé (8 A para cargas resistivas) ou transistor (1 A para cargas resistivas).
Configuração máxima de até 44 pontos de entradas e saídas digitais, 4 pontos para Pt-100, 4 entradas e 4 saídas analógicas.
Relógio de tempo real.
Duas entradas rápidas de 1 kHz.
Duas saídas PWM e trem de pulsos 1 kHz.
Display LCD com 4 linhas x 16 caracteres.
Programação em ladder ou diagrama de blocos da função (FDB).
Capacidade de 300 linhas de programação em ladder ou 260 blocos lógicos de funções.
Controle PID e funções aritméticas.
Menus em português e mais 6 idiomas.
Cartão de memória PM05-3rd (opcional).

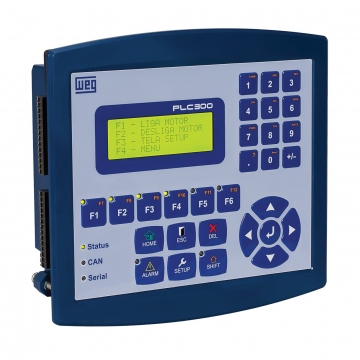

10 entradas digitais e 1 analógica incorporada, 9 saídas digitais (sendo 1 rápida) e 1 analógica incorporada.
Possibilidade de expansão de I/O digital e analógico via rede CANOpen.
Módulos de expansão I/O do CFW11.
Entrada de encoder (100Khz) incorporada.
Interface de comunicação: Modbus-RTU (Mestre), CANOpen (Mestre).
Até 240 telas programadas pelo usuário.
Programado em linguagem ladder através do software gratuito WPS (WEG Programming Suite).
IHM frontal e possibilidade de customização da membrana (disponível na versão com IHM incorporada – modelos HPC e HSC).
Display traseiro para versão fundo de painel (modelos BP e BS).
Porta USB incorporada para comunicação com o computador.
Memória flash interna.
Monitoramento da tensão da bateria.
Porta Ethernet Modbus-TCP.
Entrada para cartão de memória (tipo SD Card).
Comunicação com a linha PWS de IHMs gráficas (3,3 a 15 pol).

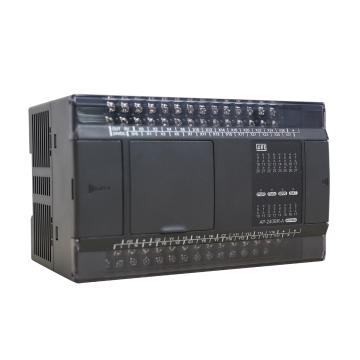

Tensão de alimentação 24 Vcc ou 100/240 Vca
Unidades básicas flexíveis 10, 20, 30, 40 e 60 pontos de E/S
Capacidade de expansão de E/S
Relógio de tempo real
Comunicação Modbus incorporado
Software de programação gratuito TPWPClink

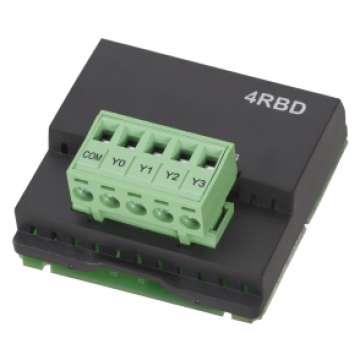

Cartões de Expansão
Expansões Analógicas

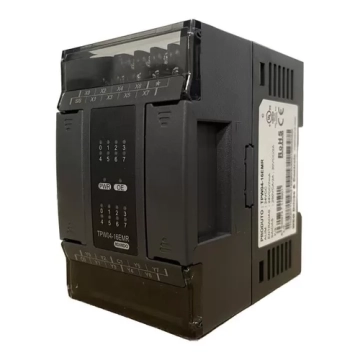

Expansões Digitais

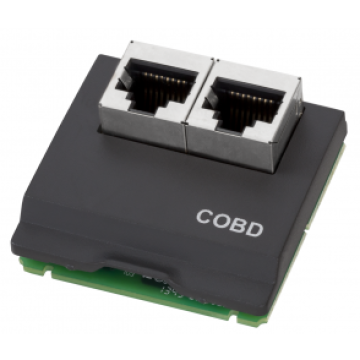

Módulos de Rede

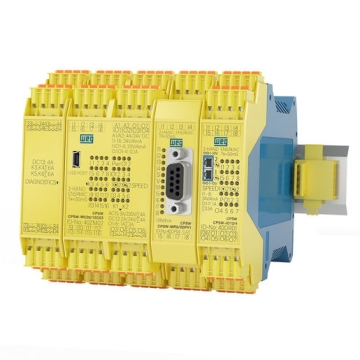

Sistema modular compacto
Configurável até 15 módulos
Módulos centrais com 20 entradas e 12 ou 6 saídas
Módulos de expansão com diversas funções (expansão de entradas e saídas de segurança, monitoramento de velocidade e comunicação em rede)
Terminais tipo push-in
Diagnóstico e monitoração on-line via software
Simulação off-line da aplicação
Alimentação 24 V CC
Programação via porta USB
Software de programação gratuito
Categoria de segurança: SIL3 / PLe / Cat4
Certificações: CE e DGUV Test

Consulte também os acessórios.

A linha de unidades remotas RUW100 permite a expansão de entradas e saídas digitais, analógicas, termopar, Pt-100, Pt-1000, célula de carga e saídas a relé de inversores de frequência, CLPs, conversores CA/CC, entre outras linhas de produtos WEG, utilizando os protocolos de comunicação CANopen ou Modbus.
