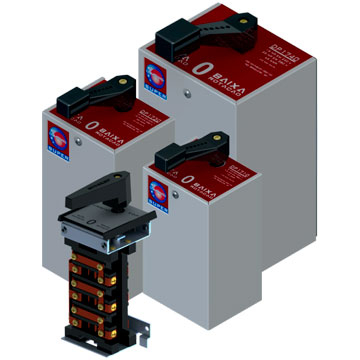

Chave Elétrica Lombard de Dupla Polaridade – DP – Trifásica

São empregadas para o comando de motores de duas velocidades que são normalmente utilizados em equipamentos industriais, em que a mudança de velocidade se faz necessária para a realização de um determinado trabalho. Os motores de dupla polaridade (mais conhecidos como Dahlander) ou duas velocidades, são motores apropriados para essa finalidade.

Estas chaves podem eventualmente, ser utilizadas em conjunto com outros tipos de chaves.

APLICAÇÃO:
Pode ser aplicado em talhas, elevadores, correias transportadoras, máquinas e equipamentos em geral ou outras aplicações que requeiram motores assíncronos de indução trifásicos com duas velocidades.

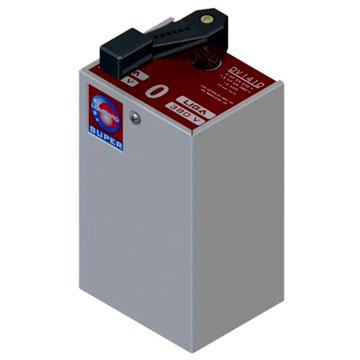

Chave Dupla Voltagem - DV - 5CV - 220V/ 7,5CV-380V Trifásica

UTILIZAÇÃO: Estas chaves são normalmente utilizadas em equipamentos que podem operar em duas tensões de serviço 220/380V, e possuem sua principal aplicação em equipamentos móveis. Dentre essas aplicações podemos destacar, o uso em caminhões frigoríficos que mesmo quando estacionados devem manter a refrigeração. Neste caso utiliza-se um compressor com motor elétrico e para tanto o mesmo deve ser ligado a uma tomada no estacionamento e, dependendo da tensão no local a chave deve ser posicionada em 220V ou 380V.

APLICAÇÃO: Prensas viradeiras, prensas excêntricas, prensas guilhotina, máquinas operatrizes em geral, máquinas agrícolas, construção civil e outras

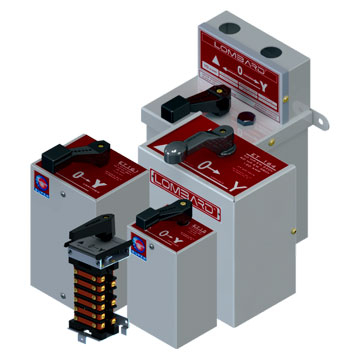

CHAVE ESTRELA TRIÂNGULO DE 5CV A 20CV

Na escolha da chave ET, deve-se considerar que no momento da partida (Y) em estrela, a corrente e o momento de partida ficam reduzidos a aproximadamente 1/3 dos seus valores correspondentes na ligação direta. Destinam-se a partida de motores trifásicos com rotor em curto-circuito.

Este tipo de chave é utilizada para motores cuja tensão nominal em triângulo, coincide com a tensão nominal entre fases da rede alimentadora, portanto um motor 220/380 Y não pode ser ligado com chave estrela triângulo em uma rede de 380 V entre fases. É fundamental para a partida que o motor tenha a possibilidade de ligação em dupla tensão, ou seja, em 220/380V, em 380/660V ou 440/760V. Os motores deverão ter no mínimo seis bornes de ligação. Na ligação estrela, a corrente fica reduzida para 25 a 33% da corrente de partida na ligação triângulo. O conjugado resistente da carga, não poderá ultrapassar o conjugado de partida do motor, nem a corrente no instante da mudança para triângulo poderá ser de valor inaceitável. Existem casos em que este sistema de partida não pode ser usado.

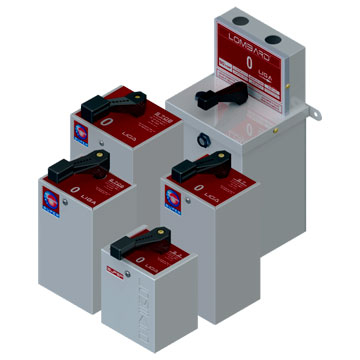

Chave de Partida Direta de 2 CV a 7,5 CV

Também conhecida como Chave Elétrica Simples Trifásica, em que se aplica uma tensão de linha da fonte de alimentação diretamente aos terminais do motor de uma só vez. São utilizadas para o comando (liga e desliga) de motores elétricos ou outros equipamentos trifásicos quaisquer.

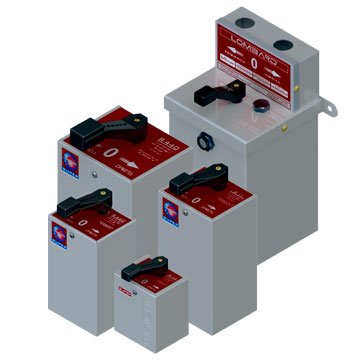

Chave Reversora de 3CV a 15CV

UTILIZAÇÃO: Não reverter à rotação do motor a plena velocidade do sentido horário para o sentido anti-horário ou vice-versa. As chaves reversoras possuem uma posição de parada central, para evitar a reversão a plena carga. Para reverter o sentido de rotação em motores trifásicos, tipo rotor em curto circuito, basta inverter uma das fases da alimentação. São empregadas para efetuar a inversão do sentido de rotação dos motores elétricos. Tem sua aplicação principal em máquinas operatrizes, em que a inversão do sentido de rotação do motor se faz necessária. Para executar corretamente o comando desta operação, devem ser observados no mínimo os seguintes tópicos:

APLICAÇÃO: Elevadores para automóveis, máquinas destinadas a construção civil, tornos, máquinas agrícolas e máquinas operatrizes em geral;

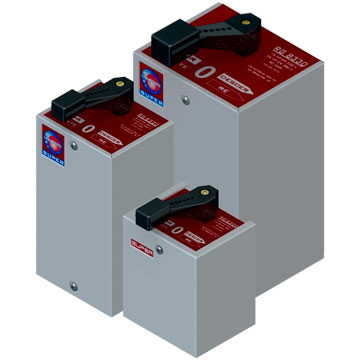

Chave Reversora Parada em Zero

É uma chave reversora, cuja característica é não ficar travada na posição “ligada”, ou seja, soltando a manopla, esta volta para a posição zero (chave desligada). Trabalha em duplo sentido de rotação do motor (ora esquerda, ora direita, centro desliga). Este tipo de chave destina-se a aplicação em equipamentos elétricos, tais como guinchos, empilhadeiras, etc. no qual o travamento na posição “ligada”, pode causar eventuais problemas de operação e segurança.

APLICAÇÃO: Elevadores para automóveis, máquinas destinadas a construção civil, elevadores, guinchos, guindastes, etc
