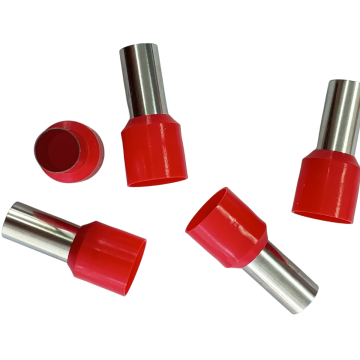

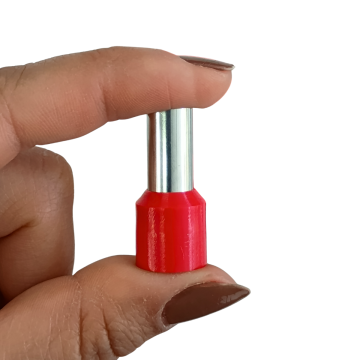

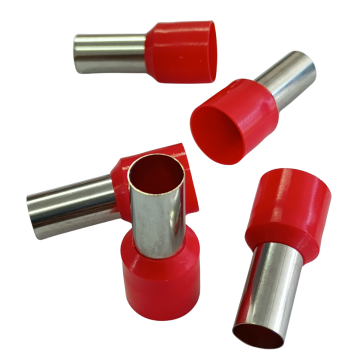

Terminal Pré-Isolado Pino Tubular, normalmente é utilizado em terminação de cabo de cobre flexível para
bornes em instalações elétricas em geral (residencial, predial ou industrial). Alta condutibilidade elétrica e resistência à corrosão. Ótimo contato elétrico. Área de conexão por compressão.

Especificações técnicas:

- Modelo: Be10-12;
- H - Comprimento Haste Tubular: 12mm;
- L - Comprimento Terminal: 23,1mm;
- D - Diâmetro Isolação: 8,8mm;
- d - Diâmetro Haste Tubular: 3,8mm;
- Corrente Máxima: Limitada pelo cabo utilizado;
- Seção do Condutor: 4,0mm² - Cinza;
- Tensão de Funcionamento: Até 450V;

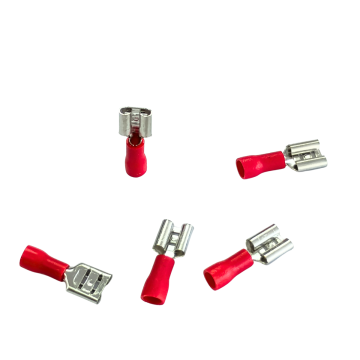

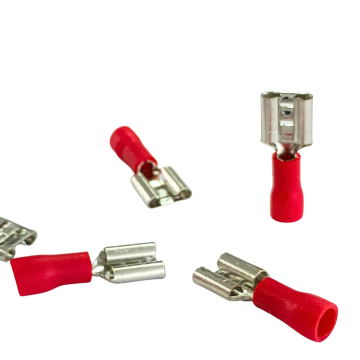

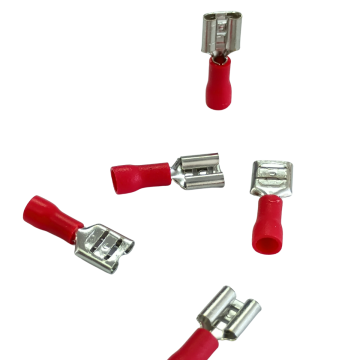

Os Terminais Pré-Isolados tipo Slip-on (também conhecidos como terminais de encaixe rápido ou terminais tipo "fêmea" ) são fundamentais em painéis elétricos e chicotes automotivos devido à praticidade de manutenção e montagem.

O sistema é baseado no conceito de contato por pressão. A peça fêmea possui abas laterais curvadas para dentro que criam uma tensão mecânica sobre a lingueta macho, garantindo que a conexão não se solte com vibrações, mas permitindo a desconexão manual quando necessário.

Cobre Eletrolítico: Garante que a perda de energia por resistência seja mínima.

Estanhamento: O banho de estanho protege o cobre contra a oxidação (azinhavre), o que é vital em ambientes úmidos.

Isolação em PVC: Suporta temperaturas de operação de até 75°C e possui propriedades retardantes de chama.

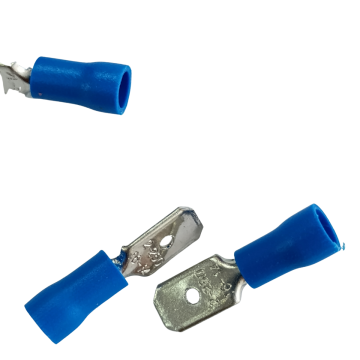

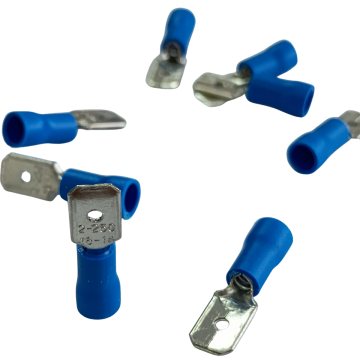

Terminal Slip-on Macho:

A largura da lâmina define a compatibilidade com a fêmea.

Corpo: Cobre ou Latão com acabamento estanhado (anticorrosão).

Isolação: Capa em PVC rígido (retardante de chama).

Temperatura: Suporta até 75°C.

Tensão: Isolado para classes de 300V a 600V.

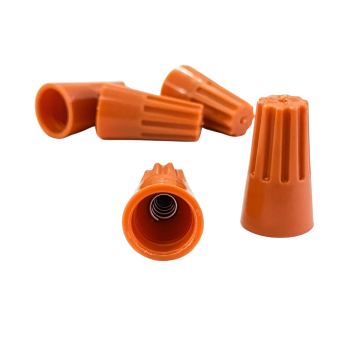

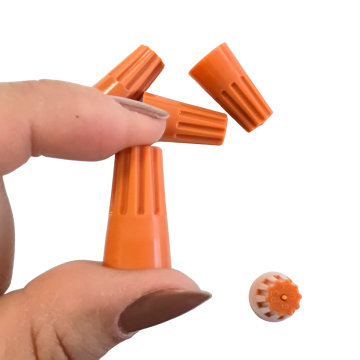

Conector de Torção:

Aplicação: Emendas de fios por pressão mecânica, dispensando o uso de fita isolante.

Corpo: Capa externa em Polipropileno (isolante e antichama) com mola interna em Aço Carbono.

Capacidade: Identificado por cores; o modelo Cinza é o menor (soma de bitolas de 0,5 a 2,5 mm²).

Temperatura e Tensão: Suporta até 105°C e isolação para classes de até 1000V.
